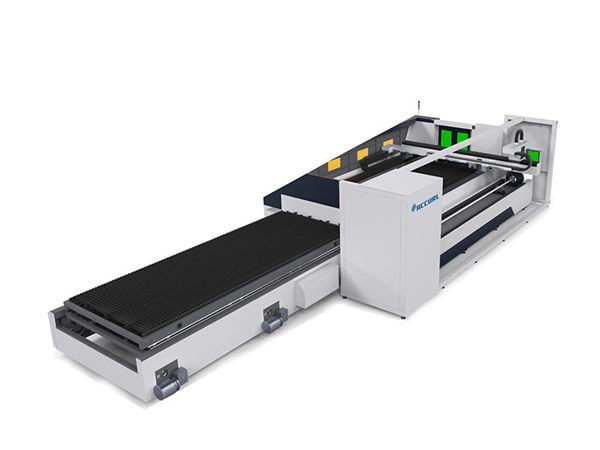

6000mm أنبوب معدني آلة القطع بالليزر التركيز التلقائي عالية الدقة

6000mm أنبوب معدني آلة القطع بالليزر التركيز التلقائي عالية الدقة

تفاصيل المنتج


شهادة: CE / FDA
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: مجموعة 1
السعر: دولار لكل مجموعة
تفاصيل التغليف: آلة القطع بالليزر الليفي سيتم تسليمها بواسطة صندوق خشبي
وقت التسليم: 30 يوم عمل
شروط الدفع: T / T ، L / C ، ويسترن يونيون ، موني جرام
قدرة العرض: 2000 وحدة في السنة

وصف المنتج مفصل


نوع الليزر:مصدر الليزر الأليافمنطقة القطع:قطر 20-200mm
وضع التبريد:تبريد المياهالوضعية:المواد المطبقة
طاقة كهربائية شغالة:380V / 50HZطريقة انتقال:والعتاد الرف
قوة الليزر:1000Wالمنضدة ماكس الحمل:1000kgs
X / Y محور الموقف:0.05 / 1000MMصف دراسي:صنف 4 ليزر

الألياف المعدنية آلة القطع بالليزر الميزات


آلة القطع بالليزر عالية الطاقة بأعلى دقة في الصين ، يمكنها قطع تصميم الأبواب المعدنية بحجم كبير وقطع ما يصل إلى 22 مم من الفولاذ الطري ، الفولاذ المقاوم للصدأ 12 ملم ، الألومنيوم 10 ملم ، النحاس 5 ملم ، النحاس 4 مم و 4 مم ألواح الصلب المجلفن.

ميزات الجهاز


نموذج RL-3015-800PT هو آلة القطع بالليزر ذات الألياف المغلقة الكاملة التصميم الجديد مع طاولة العمل المزدوجة من الليزر الذهبي ، ويعتمد نظام القطع الحديث المتطور ، التركيز التلقائي.
مولد الليزر الألياف عالية الدقة المستوردة ، ضمان سرعة عالية ، دقة عالية.
يوفر تصميم العلبة الواقية الكاملة حماية أمان من إشعاعات الليزر غير المرئية والحركة الميكانيكية ، وبيئات التدوير المغلقة ، والسلامة وصديقة للبيئة.
طاولة عمل البليت توفر وقت التغذية.
صينية أسلوب الدرج تجعل عملية التجميع والتنظيف سهلة للقصاصات والأجزاء الصغيرة.
هيكل القيادة المزدوج العملاقة ، سرير التخميد عالية ، وصلابة جيدة ، سرعة عالية والتسارع.
الشركة الرائدة عالمياً في مجال صناعة الألياف المرنة والمكونات الإلكترونية لضمان ثباتها الفائق.

وصف المنتج


قوة الليزر1000Watt
مصدر الليزرالعالم الشهير ألمانيا تكنولوجيا الليزر الألياف
نوع الليزرألياف الليزر
تكنولوجيا الليزرألمانيا التكنولوجيا
منطقة العمل xyz1500 * 3000 * 150 (مم)
ماكس. سمك القطع1000 واط (1-16 ملليمتر الكربون الصلب)
ماكس. سرعة القطع0-20 متر / دقيقة (حتى المواد)
طول الموجة الليزر1070nm
الحد الأدنى لعرض الخط≤0.1mm
دقة الموقع≤ ± 0.05mm
دقة إعادة الموقع± 0.02mm
ماكس. سرعة الحركة100M / دقيقة
دعم تنسيقPLT ، DXF ، BMP ، AI
الطلب على الطاقة380V / 50HZ
طريقة التبريدتبريد المياه
المنضدة ماكس. حمل1000KGS
طريقة النقلالكرة اللولبية انتقال
نظام يحركها الجدولاليابانية المستوردة باناسونيك محرك سيرفو ونظام القيادة
طريقة التركيزالتالية والتلقائي ضبط التركيز
طريقة التحكمالتحكم في الحركة دون اتصال
برنامج التحكمالكمال الليزر المهنية الليزر قطع البرمجيات

مزايا آلة القطع بالليزر


1) جودة شعاع ممتازة: قطر التركيز أصغر وكفاءة العمل العالية والجودة العالية
2) سرعة القطع العالية: سرعة القطع أكثر من 20m / min
3) تشغيل مستقر: اعتماد الليزر الألياف المستوردة أعلى العالم ، أداء مستقر ، الأجزاء الرئيسية يمكن أن تصل إلى 100،000 ساعة ؛
4) كفاءة عالية للتحويل الكهروضوئي: مقارنة مع آلة القطع بالليزر CO2 ، آلة القطع بالليزر الليفي لديها ثلاث مرات كفاءة التحويل الكهروضوئية
5) صيانة منخفضة التكلفة ومنخفضة: توفير الطاقة وحماية البيئة. معدل التحويل الكهروضوئي يصل إلى 25-30 ٪. انخفاض استهلاك الطاقة الكهربائية ، إنه فقط حوالي 20 ٪ -30 ٪ من آلة القطع بليزر CO2 التقليدية. نقل خط الألياف لا حاجة تعكس عدسة ، حفظ تكلفة الصيانة ؛
6) عمليات سهلة: نقل خط الألياف ، لا تعديل المسار البصري.
7) تأثيرات بصرية فائقة مرنة: تصميم مضغوط ، سهلة لمتطلبات التصنيع المرنة.

مواصفات قطع الأنابيب التفاصيل


طول القطع6000mm معالجة
قطر الدائرة20MM-200MM
المواد المتبقية دقيقة250MM
المحور العاشر230mm
المحور ص6500mm
المحور Z175mm و
دقة الموقف0.05mm
دقة إعادة التموضع0.03mm
أقصى سرعة الحركة للمحور X40M / دقيقة
أقصى سرعة الحركة للمحور Y500MM / ثانية
التعجيل1 جي
حجم (L * W * H)12000 * 1800 * 2400mm
وزن3800kg

الاستفادة من أنبوب معدني آلة القطع بالليزر


1. محرك كهربائي السائق في جهاز دوار ضبط السرعة بحرية ، سهل العمل ، انخفاض صاخبة ، سرعة الدوران عالية ، دقة عالية.
2. خط تقاطع يمكن قطعها. أفضل خيار لبناء أنبوبي.
3. جهاز نقل عالي الدقة مستورد يعمل بشكل ممتاز مع نظام مؤازر ، وبالتالي يمكنه التأكد من دقة القطع والكفاءة.
4. نوعية المسار ممتازة: أصغر نقطة الليزر وكفاءة العمل العالية والجودة العالية.
5. ارتفاع سرعة القطع: سرعة القطع هي 2-3 مرات من نفس آلة القطع بالليزر CO2 السلطة.
6. تشغيل مستقر: اعتماد ليزر الألياف المستوردة أعلى العالم ، أداء مستقر ، يمكن أن تصل إلى أجزاء رئيسية 100،000 ساعة ؛
7. كفاءة عالية للتحويل الكهروضوئي: مقارنة مع آلة القطع بليزر CO2 ، آلة القطع بليزر الألياف لديها ثلاث مرات كفاءة التحويل الكهروضوئي.
8. منخفضة التكلفة: توفير الطاقة وحماية البيئة. معدل التحويل الكهروضوئي يصل إلى 25-30 ٪. انخفاض استهلاك الطاقة الكهربائية ، إنه فقط حوالي 20 ٪ -30 ٪ من آلة القطع بليزر CO2 التقليدية.
9. صيانة منخفضة: نقل خط الألياف لا حاجة تعكس عدسة ، حفظ تكلفة الصيانة ؛
10. عمليات سهلة: نقل خط الألياف ، لا تعديل المسار البصري.

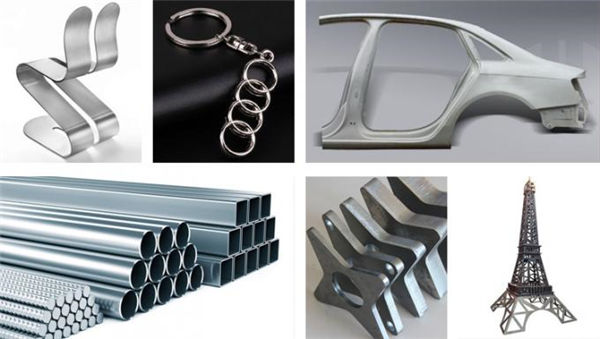

المواد المطبقة


تستخدم أساسا لقطع الفولاذ الكربوني ، السيليكون الصلب ، الفولاذ المقاوم للصدأ ، سبائك الألومنيوم ، سبائك التيتانيوم ، ألواح الصلب المجلفن ، لوح التخليل ، لوحة الألومنيوم الزنك ، النحاس والعديد من أنواع قطع المواد المعدنية وهلم جرا.

الصناعة المعمول بها


الصفائح المعدنية ، الأجهزة ، المطبخ ، الإلكترونية ، قطع غيار السيارات ، الزجاج ، الإعلان ، الحرف ، الإضاءة ، الديكور ، المجوهرات ، إلخ
المواد المطبقة:
خصيصا لالكربون الصلب والفولاذ المقاوم للصدأ والصلب المجلفن وسبائك والتيتانيوم والألومنيوم والنحاس والنحاس والألواح المعدنية الأخرى.
