ألياف الليزر المعدنية آلة القطع 500W 800W 1KW 800MM / ثانية سرعة التشغيل

تفاصيل المنتج

شهادة: CE ، FDA ، IOS9001
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: مجموعة 1
السعر (USD
تفاصيل التغليف: التعبئة الخشبية القياسية
وقت التسليم: 30-45 يوما
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، L / C ، D / P
القدرة على العرض: 100 مجموعات شهريا

وصف المنتج مفصل

نموذج:	RL-P5050-500	قوة الليزر:	500W
مصدر الليزر:	ماكس / Raycus / IPG	أقصى حجم المعالجة:	500 * 500 مم / 600 * 600 مم
أقصى سرعة التشغيل:	800mm و/ ثانية	نظام التحكم:	Cypcut
سمك قطع المواد:	0.2-30mm	امدادات الطاقة الكهربائية:	AC380V 50Hz / 5KW
دقة تحديد الموقع:	± 0.05mm / 500MM	رمز النظام المنسق:	8456110090
حزمة النقل:	كرتون خشبي	وزن:	1100KG
كرر دقة الموقف:	± 0.05mm / 500MM	نوع الليزر:	ألياف الليزر

مواد التطبيق

معدات القطع بالليزر الليفيه مناسبة لقطع المعادن مع ألواح الفولاذ المقاوم للصدأ ، ألواح الصلب الطري ، ألواح الصلب الكربوني ، ألواح الصلب السبائكي ، ألواح الصلب الربيعي ، صفيحة الحديد ، الحديد المجلفن ، الألواح المجلفنة ، ألواح الألومنيوم ، صفائح النحاس ، الألواح النحاسية ، البرونز ، لوحة ذهبية ، لوحة فضية ، لوحة التيتانيوم ، الصفائح المعدنية ، لوحة معدنية ، أنابيب ومواسير ، إلخ

معلمات الجهاز لمولد الليزر

بند	المعلمات
نوع الليزر	ألياف الليزر
قوة	500W / 1000W / 1500W / 2000W / 3000W / 4000W / 6000W
طول الموجة	1070-1080nm
كفاءة التحويل الكهروضوئي	25-30%
XYZ الطريق	3025mm / 1525mm / 100MM
سمك قطع المواد	0.2-8mm
عرض التماس القطع	0.1-0.2mm
كرر دقة الموقف	± 0.05mm / 500MM
دقة تحديد الموقع	± 0.05mm / 500MM
أقصى سرعة الحركة	60000mm / دقيقة
ماكس. سرعة التضخم	25M / دقيقة
ماكس. تحميل الوزن	500KG
وزن الجهاز	2300kg
الطاقة المطلوبة	220 فولت 50 هرتز / 60 هرتز
حجم الجهاز (L * W * H)	4500mm * 2450mm * 1700mm

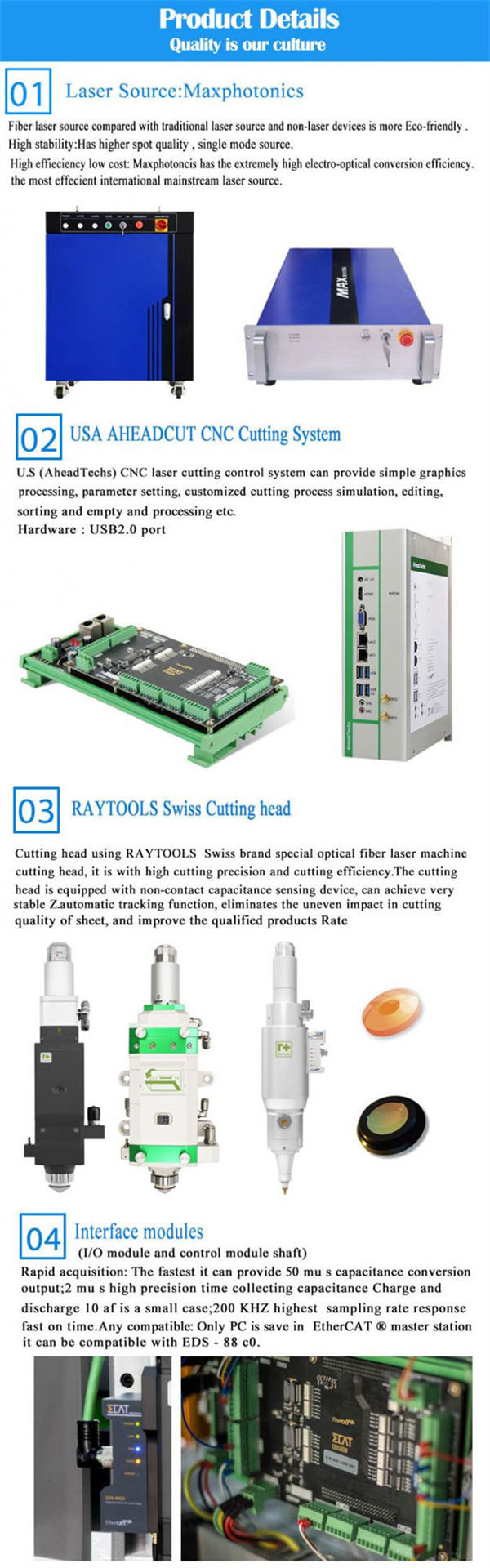

تكوين كتر الألياف الليزر

	وصف	الكمية	أصلي	علامة تجارية
1	مصدر الليزر الألياف (500W / 800W)	1 مجموعة	الصين	MAX
2	رأس القطع بالليزر	حاسب شخصي 1	سويسرا	RAYTOOLS
3	سرير آلة والاكسسوارات	1 مجموعة	الصين
4	التحكم الكهربائي	1 مجموعة		OMRON، شنايدر
5	تحكم دائرة الغاز	1 مجموعة	اليابان	SMC
6	رف دقيق	كل 3 مجموعات	الصين
7	السكك الحديدية دليل خطي دقيق	كل 3 مجموعات	تايوان	PMI
8	الكواكب و العتاد	3SET	الصين
9	الملحقات آلة السرير	1 مجموعة	الصين
10	نظام القطع الرقمي	1 مجموعة	الولايات المتحدة الأمريكية	AHEADCUT
11	كمبيوتر التحكم الصناعي	1 مجموعة	الصين	AHEADCUT
12	أجهزة الاتصالات والسائق	4SETS	الصين
13	وحدة تبريد	1 مجموعة	الصين
14	معدات إعادة تدوير النفايات	1 مجموعة	الصين

عمل المعدات والمتطلبات البيئية

المتطلبات

امدادات الطاقة: ينظم امدادات الطاقة مستقرة: (مستحسن)

(1) تصنيف الجهد الناتج: 220 فولت

(2) تردد الجهد: 50 هرتز

(3) الاستقرار من مرحلتين الجهد + 5 ٪

(4) معدل تعديل الجهد الناتج: <2 ٪

القطع بالغاز المساعد:

هواء نظيف وجاف مضغوط وأكسجين عالي النقاء (O2) ونيتروجين (N2) ، نقاء لا يقل عن نقاء 99.9 ٪

قطع المواد

المواد ورقة حتى ، على نحو سلس ؛ تنظيف السطح

جهاز تزويد الهواء المضغوط

(1) الضغط المقدر: 14 بار

(2) السعة: 1 م 3

المعلمة نظرية القطع

الطاقة (W)	مواد	سمك (مم)	سرعة القطع (م / دقيقة)	غاز
800	الفولاذ المقاوم للصدأ	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	الكربون الصلب	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

الطاقة (W)	مواد	سمك (مم)	سرعة القطع (م / دقيقة)	غاز
500	الفولاذ المقاوم للصدأ	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	الكربون الصلب	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
