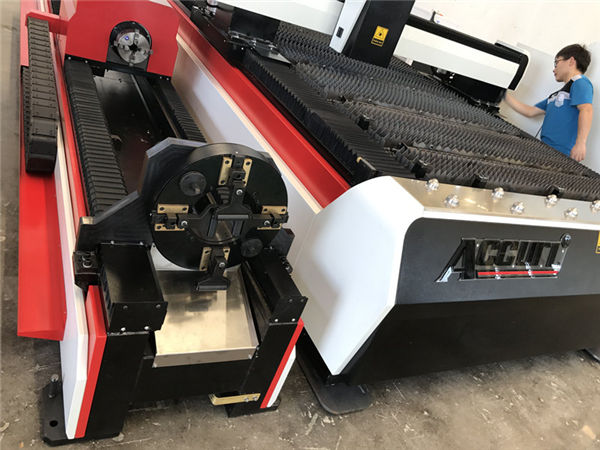

أدوات الأجهزة القطع بالليزر ونقش آلة نقل العتاد الرف

أدوات الأجهزة القطع بالليزر ونقش آلة نقل العتاد الرف

تفاصيل المنتج

شهادة: CE / FDA
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: مجموعة 1
السعر: USD قابل للتفاوض
تفاصيل التغليف: صندوق خشبي مع حزام ملزم الحديد
وقت التسليم: 15 - 30 يوم عمل
شروط الدفع: T / T ، L / C ، ويسترن يونيون ، موني جرام
قدرة العرض: 2000 وحدة في السنة

وصف المنتج مفصل

نوع الليزر:ألياف الليزرمنطقة القطع:1500 * 3000MM
وضع التبريد:تبريد المياهالوضعية:قطع المعادن
طاقة كهربائية شغالة:380V / 50HZقوة الليزر:500W
المنضدة ماكس الحمل:1000kgsمصدر الليزر:Maxphotonics
CNC أم لا:نعم فعلاانتقال:الكرة اللولبية / نقل العتاد الرف

المعايير الفنية

مصدر الليزرألمانيا IPG ؛ Maxphotonics
قوة الليزر500W
طول الموجة الليزر1070nm
جودة الشعاع<0.373mrad
قطع الألياف الليزر رئيسRaytools السويسري. ألمانيا Precitec
الحياة العمليةأكثر من 100000 ساعة
المحركات وبرامج التشغيلمحرك سيرفو Yaskawa صنع في اليابان
المخفض3 مجموعات من ألمانيا
الحزام الناقلعالية الدقة PMI العلامة التجارية من تايوان
يحيل النظامرف مزدوج وترس نوع
نظام الرفتايوان KH-TST
براد مياهDOLUVO
نظام التحكمألمانيا PA 8000 / C
أقصى سماكة القطع≤8mm (الفولاذ المقاوم للصدأ)
mm16mm (الكربون الصلب)
≤4mm (الألومنيوم)
≤2mm (نحاس)
دقة الموقفوضع ± 0.03mm / م
استهلاك الطاقة12KW / ساعة
الجهد االكهربى380V / 50HZ، 3PH
حمل وزنا1 طن
الغاز المساعد للقطعالأكسجين ، النيتروجين ، الهواء

تطبيق آلة قطع ألياف الليزر

1. تصنيع الصفائح المعدنية8. أدوات الأجهزة
2. خزانة كهربائية9. الإعلان
3. المصعد10. اثاث
4. قطع غيار السيارات11. معدات المطبخ
5. الطيران والفضاء12. معدات اللياقة البدنية
6. مصابيح الإضاءة13. المعدات الطبية
7. carfts والديكور14. الآلات الزراعية والغابات

ميزات آلة القطع بليزر الألياف

1. دعم تنسيق صور مختلفة مثل Al ، DXF ، PLT ، Gerber ، يمكنه قراءة أكواد ISO G القياسية من MaterCam ، Type3 مثل برامج التعشيش.
2. التحسين التلقائي عند الفتح أو الرصاص في ملف DXF ، مثل حذف الخطوط المكررة ، ودمج الخطوط المتصلة ، والتعرف على / تصغير ملف القطع وفرز الملفات. يمكن للمستخدم أن يقرر القيام بالعمل يدويًا أعلاه ، أو ترك وحدة التحكم تقوم بذلك تلقائيًا.
3. دعم وظائف تحرير الصور التقليدية
4. بعد ما تراه هو ما تحصل عليه ، لتؤدي إلى الداخل / الخارج ، وتعويض الشق ، والاندماج ، والجسر ، والإفراط في الحرق ، وتوفير الفجوة ... إلخ.
5. وظيفة فريدة من معاينة قطع تدفق العمل.
6. دعم بيرس القطاعي ، بيرس التدريجي ، قبل بيرس ، بيرس السلطة ،،، الإعداد بشكل منفصل ليزر واط الإخراج ، التردد ، نوع الليزر ، نوع الهواء ، الضغط ، ارتفاع قطع السيارات أثناء بيرس والقطع.
7. دعم لتعيين سرعة الرصاص / الخروج منفصلة وفقا لتعديل قوة الليزر.
8. تخزين كبير ، مما يتيح للمستخدم حفظ جميع المعلمات القطع لاستخدامه مرة أخرى على نفس المواد.
9. استرداد نقطة التوقف ، يمكن أن يعود CNC إلى النقطة التي توقف فيها القطع ، مما يسمح بقطع جزئي للملف. يمكن أن يذهب إلى أي نقطة للبدء هناك بعد التوقف أو التوقف.
10. يمكن للبرنامج نفسه دعم قطع الأنبوب المستدير وقطع الألواح ، والبرمجة هي نفسها ، ودعم تقاطع القطع.
11. دعم لخفض عند ارتفاع مجموعة ، والبحث تلقائيا الحافة ، والبدء من خارج الشغل ، أو ارفع عندما تكون الشعلة خارج الشغل.
12. قدرة توسيع قوية ، أكثر من 15 عملية برمجة PLC ، أكثر من 30 عملية قابلة للبرمجة.
13. المدخلات والمخرجات وإدخال التنبيه قابلة للبرمجة ، ودعم لاسلكي للتحكم عن بعد ، ودعم الإنترنت.

Technical Advantages

1.Excellent Laser Beam Quality: Fiber laser has smaller focus diameter and high work efficiency, high accuracy and cutting quality.
2.High Cutting Speed: cutting speed is more than 20M/min.
3.Stable Running: adopting the top world import fiber lasers, stable performance, key parts can reach 100,000 hours;
4.High Efficiency for Photoelectric Conversion : Compare with CO2 laser cutting machine ,fiber laser cutting machine have 3 times photoelectric conversion efficiency.
5.Low Cost: Save energy and protect environment. Photoelectric conversion rate is up to 25-30%. Low electric power consumption, it is only about 20%-30% of traditional CO2 laser cutting machine.
6.Free of Maintenance: Fiber optical transmission, fiber line transmission, no need reflect lens, without optical adjustment, save maintenance cost.
7.Easy Operations: fiber line transmission, no adjustment of optical path;
8.Super Flexible Optical Effects: compact design, compact and easy to flexible manufacturing requirements.

المواد المطبقة لآلة قطع الألياف بالليزر 500W

إن ماكينة قطع الألياف تستخدم بشكل أساسي في قطع الفولاذ الكربوني ، الفولاذ الطري ، الفولاذ المقاوم للصدأ ، السيليكون الصلب ، سبائك الألومنيوم ، سبائك التيتانيوم ، ألواح الصلب المجلفن ، لوح التخليل ، لوحة الزنك الألومنيوم ، النحاس والعديد من أنواع المواد المعدنية. وهو قواطع ليزر باستخدام الحاسب الآلي يمكن استخدامها للقيام بقطع عالية الدقة. ويمكن أيضا أن يسمى آلة قطع الألياف ، قاطع الألياف البصرية بالليزر ، قاطع الليزر للمعادن ، قاطع الألياف ، قطع الفولاذ الكربوني ، قواطع الليزر CNC.

الصناعة التطبيقية لآلة قطع الألياف بالليزر 500W

يتم تطبيق آلة القطع بالليزر للمعادن في معالجة الصفائح المعدنية ، الطيران ، رحلات الفضاء ، الإلكترونيات ، الأجهزة الكهربائية ، أجزاء مترو الأنفاق ، السيارات ، الآلات ، المكونات الدقيقة ، السفن ، المعدات المعدنية ، المصعد ، الأجهزة المنزلية ، الهدايا والحرف ، معالجة الأدوات ، الزينة ، الإعلان والمعادن تجهيز مختلف الصناعات التحويلية التصنيع.
