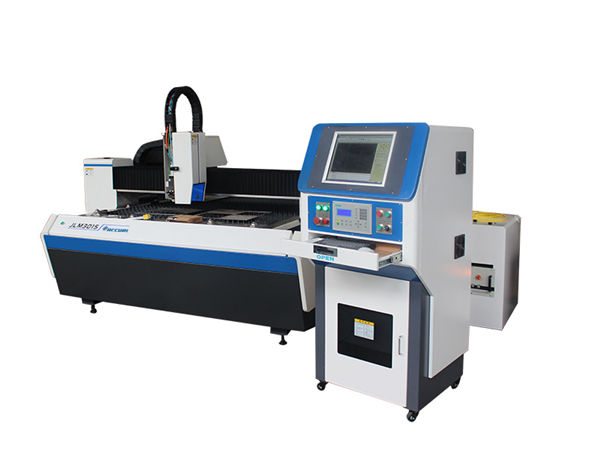

عالية الدقة ورقة معدنية صغيرة آلات القطع بالليزر المضادة للتآكل ارتداء

تفاصيل المنتج

شهادة: ISO9001: 2008

شروط الدفع والشحن:

الحد الأدنى لكمية الطلب: 1 وحدة

التفاوض على الأسعار

تفاصيل التغليف: حالة خشبية

وقت التسليم: 7-15 أيام

القدرة على العرض: 2000 وحدة شهريا

وصف المنتج مفصل

اسم المنتج:	آلة قطع الألياف المعدنية بالليزر عالية الدقة	قوة الليزر:	500W / 800W
منطقة العمل:	500 * 500MM	أقصى سرعة الحركة:	60M / دقيقة
دقة تحديد الموقع:	± 0.01-0.03	امدادات الطاقة:	3 × 380V ± 10 ٪ 220V ± 10 ٪
صفقة:	حقيبة خشبية	ضمان:	1 سنة

تم تصميم ماكينة القطع بالليزر الدقيقة بواسطة RISE LASER. اعتمد مع تقنية الليزر الرائدة لتطبيق الصفائح المعدنية رقيقة. يتم الجمع بين الجهاز مع نظام القطع بالليزر والرخام Cypcut. مع التصميم المتكامل ، ونظام قيادة المحرك الخطي العملاق المزدوج ، واجهة ودية والعمل مستقر طويل الأجل.

* هيكل السلامة
* شغل أقل ، جيد لورشة عمل صغيرة.
* سهل opertaion
* نظام القطع cypcut الرائدة ، وسهلة الاستخدام.
* ارتداء المضادة للتآكل
* صيانة مجانية لأجزاء النقل ، قطع المواد المسببة للتآكل متاحة.
* مستقر ودائم
* أداة آلة الرخام ، أقل تشويه ، والاستقرار العالي ، المضادة للصدمة أثناء العمل بسرعة عالية.
* قطع الدقة
* أفضل قطع يأتي من رأس القطع بالليزر RAYTOOLS سويسرا
* الليزر الألياف
* اعتمد مع الليزر الألياف العلامة التجارية أعلى الصين المصنوعة مع نوعية جيدة والاستقرار.
* آلية حركة الدقة
* نظام قيادة المحرك الخطي المزدوج يمكن أن يحسن دقة القطع والكفاءة.

^ترتيب

^#	^بند	^تخصيص	^{علامة تجارية}	^تعليق
¹	^{مصدر الليزر}	^800W	^Maxphotonics
²	^{محرك خطي}		^Raytools
³	^{صريف البصرية}	^{القرار 0.5μm}	^{إسبانيا}
⁴	^سائق		^servotronix
⁵	^{Z وحدة مجموعة المسمار المحور}		^تمكين
⁶	^{رأس القطع بالليزر}	^BT230	^Raytools
⁷	^{الدقة دليل خطي السكك الحديدية}		^HIWIN
⁸	^رخام	^{18001350200}	^{شاندونغ}
⁹	^{غطاء الجهاز}	^اساسي	^Raytools
¹⁰	^{المواد بالقطع}	^اساسي	^Raytools	^{سبائك الألومنيوم الطيران}

^معامل

^نموذج		⁵⁰⁵⁰
^{حجم العمل}		^{500 × 500 (مم)}
^{ماكس. التعجيل}		^1.2G
^{اكس اكسيس}	^{ماكس. سرعة التحرك}	^{60M / دقيقة}
	^طريق	^500MM
	^{دقة تحديد الموقع}	^{تحديد المواقع ± 0.01mm}
	^{دقة التكرار}	^{0.004mm ±}
^{Y AXIS}	^{ماكس. سرعة التحرك}	^{60M / دقيقة}
	^طريق	^500MM
	^{دقة تحديد الموقع}	^{تحديد المواقع ± 0.01mm}
	^{دقة التكرار}	^{0.004mm ±}
^{Z AXIS}	^طريق	^100MM

^{ظرف العمل}

¹	^{درجة حرارة العمل}	^{-10 ℃ ~ 45 ℃}
²	^{الرطوبة Relativede}	^{＜ 90 ٪ لا مكثف}
³	^بيئة	^{تهوية جيدة ، لا اهتزاز}
⁴	^{مزود الطاقة}	^{3 × 380V ± 10 ٪ 220V ± 10 ٪}
⁵	^{تردد الطاقة}	^50HZ

اقتراح الجهاز

4.1 يعتمد حامل الماكينة على هيكل رخامي ونظام القطع بالليزر US CNC. مع التصميم المتكامل ، من خلال معالجة آلة الطحن العملاقة ، وذلك لجعل الحركة دقيقة. نظام قيادة المحرك الخطي ، واجهة ودية والعمل مستقر طويل الأجل.
تم اعتماد سكك التوجيه الخطي الدقة THK Japan ، بدقة عالية ، تآكل منخفض وسهل التجميع أو التبادل.

4. 2 رئيس القطع بالليزر
BT230 (Raytools ، سويسرا العلامة التجارية) رأس القطع بالليزر مع نظام التركيز التلقائي. يمكن أن تمنع نفايات المواد من قطع التشويه. يمكن لزجاج الحماية الحفاظ على التكلفة المنخفضة للأجزاء البصرية المهمة داخل رأس القطع وحمايتها. نظام التركيز التلقائي مناسب لمعالجة الصفائح المعدنية غير المسطحة. إلى جانب الليزر عالي الجودة ، يمكن استخدام BT230 على نطاق واسع في الصناعات الخزفية والطبية وأشباه الموصلات وغيرها من الصناعات.

^إيزاء	^100MM
^{التركيز}	^{قذائف 125mm}
^{فتحة بصرية}	^25MM
^{فوهة (واحد)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0MM}
^{مواد العدسة}	^كوارتز
^{المكونات الألياف}	^QBH
^{الضغط الإضافي}	^{ماكس. 20bar}
^وزن	^{~ 1.5KG}

4. 3 نظام التحكم

إن استخدام الكمبيوتر المهني لتشغيل الكمبيوتر الصناعي ، والواجهة الرسومية ، وسهل التشغيل ، والبرمجيات الاحترافية للتحكم في القطع يمكن أن يصمم بحرية مجموعة متنوعة من الرسومات والنصوص ، والمعالجة في الوقت الفعلي ، ودعم CAD ، و CorelDraw ، وغيرها من برامج رسم الخرائط الاحترافية.
. عملية مراقبة الكمبيوتر الصناعية عالية الجودة
. نظام قطع CNC عالي الكفاءة وسهل التشغيل
. Z المحور التلقائي تتبع وظيفة
قطع التصنيع باستخدام الحاسب الآلي نظام التحكم
نظام التحكم في القطع CNC هو استخدام بطاقة التحكم عالية الأداء ، القائمة على تطوير Windows XP Professional ، والالتحام الكامل بنظام التحكم CNC ، وبالتالي فإن التحكم في الوقت الفعلي ومجموعة البرامج بين الجهاز ومصدر الليزر أكثر ملاءمة وسرعة.

الملامح الرئيسية لنظام التحكم

عملية مستقرة ، وحسن القدرة المضادة للتدخل
سرعة التحرك بسرعة ، بداية سلسة والتوقف
تأثير القطع الجيد ، سرعة القطع السريعة
تعزيز القدرة على معالجة البيانات الكبيرة
التحكم في الإخراج: دعم وضع إخراج كيان موحد ، ودعم أي موقف لبدء القطع ، جنبا إلى جنب مع NC والرسومات وضعي الإخراج ، يمكن تعديلها بعد المعلمات التوقف.

البرمجيات

ل النسخة الإنجليزية المتاحة
ل حفظ الملفات المعالجة كما requsted
ل الحركة العاملة وقطع عرض الدولة
ل يمكن أن تدعم DXF ، ملفات G رمز NC الدولية.
ل قطع الحساب تلقائيا
وفقًا لاحتياجات المعالجة ، فهو يدعم تغيير موضع بداية القطع واتجاه المعالجة ، وفي الوقت نفسه ، سيتم ضبط ديناميات النظام لتوجيه أو توجيه موقف الخط.
تحسين وقت العمل عند استيراد الملفات أو الضبط اليدوي.
تتوفر البيانات الجزئية المستوردة والمطبقة من المجموعة
برنامج التعشيش التلقائي CAM
الاستجابة العالية ، معدل أخذ العينات العالي ، معدل النقل العالي ، يضمن استقرار نظام المؤازرة ، من خلال النظام ، يمكن لمفتاح معايرة عمل المستشعر.
يمكن لنظام EtherCAT BUS CNC (AheadTechs) أن يدعم أداة التحكم المرنة لمزيد من واجهة المجموعة. يدعم مجموعة متنوعة من أوضاع تعويض عمود الدوران لضمان دقة المعالجة.
إدارة لمعالجة إحصاءات أجزاء وكمية الإنتاج.

^{المعلمة نظرية القطع}

^{الطاقة (W)}	^مواد	^{سمك (مم)}	^{سرعة القطع (م / دقيقة)}	^غاز
⁸⁰⁰	^{الفولاذ المقاوم للصدأ}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{الكربون الصلب}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
