التصنيع باستخدام الحاسب الآلي الألياف الليزر آلة قطع الفولاذ المقاوم للصدأ ورقة القاطع مع جدول التبادل

تفاصيل المنتج

---

شهادة: م
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: 1Set
السعر قابل للتفاوض
تفاصيل التغليف: 1 * 40GP الحاويات
وقت التسليم: 30days
شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون

وصف المنتج مفصل

---

الوضعية::	جميع المواد المعدنية	سمك القطع:	SS Upto 10mm، MS Upto 22cm
نوع الليزر ::	الأساسية	cnc أم لا ::	نعم فعلا
وضع التبريد ::	تبريد المياه	برنامج التحكم ::	Cypcut
تنسيق الرسم المدعومة ::	منظمة العفو الدولية ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLT	مكان المنشأ::	الصين
رقم الموديل::	TY-6020JB	بعد البيع المقدمة:	المهندسين المتاحة لخدمة ماكينات الخارج
تكرار الدقة ::	+ -0.03mm	درجة حرارة التشغيل::	0 ° C-45 ° C
عامل الرطوبة ::	5%-95%	مصدر الليزر:	الصينية أو المستوردة
الجهد االكهربى::	AC380V ± 10٪ 50HZ (60HZ)	منطقة القطع:	6000x2000mm



وصف المنتج

---

آلة القطع بليزر الألياف من سلسلة JB مع الغطاء الواقي الكامل
مناسبة خاصة للفولاذ المقاوم للصدأ ، الكربون الصلب ، لوحة مجلفنة وهلم جرا.
تستخدم على نطاق واسع في منتجات الصفائح المعدنية ، الهيكل الصلب ، الآلات الدقيقة ، قطع غيار السيارات ، النظارات ، المجوهرات ،
لوحة ، الإعلان ، الحرف اليدوية ، الالكترونيات ، اللعب ، التغليف وغيرها من الصناعات

الملامح الرئيسية لآلة قطع ألياف الليزر

---

جسم الآلة:
1. هيكل آلة Taiyi بهيكل فولاذي 8 مم ، معالجة حرارية 600، ، لحام دقيق ، للتأكد من الاستخدام لمدة 20 عامًا دون تشوه.
2. العملاقة مع صب سبائك المغنيسيوم ، استقرار قوي دون تشوه ، حركة سريعة.
3. نظام تدخين المناطق ذو الكفاءة العالية على جانبي هيكل الآلة ، الغبار المقسم وجمع التدخين ، سوف يقلل من الضرر الذي يلحق بالعامل.
4. المستوردة الدقة شفة المخفض ومحرك سيرفو ، سرعة تشغيل سريع.
5. 70 شفرة و 6 قضبان منزلقة على سرير الماكينة ، مع شفرات قريبة للحد من تحذير الماكينة ، تعمل قضبان الشريحة مع الأسطوانات لتحميل وتنزيل الأوراق بسهولة.
6. يمكن فتح صندوق التحميل المرن من الأمام والجانبين ملائمان لظروف عمل الماكينة.

تخصيص

---

مصدر الليزر المتوسط	الأساسية
مجموعة القطع (L * W)	6000 مم × 2000 مم
Z المحور السكتة الدماغية	250 مم
ماكس. سرعة تحديد المواقع	120 م / دقيقة
X ، Y المحور الأقصى. تسريع السرعة	1.0G
شكل التبريد	تبريد المياه
طول الموجة الليزر	1070nm
انتاج الطاقة من مصدر الليزر	1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختياري)
دقيقة. قطع الفجوة	≤ 0.1 مم
دقة تحديد موضع المحاور X و Y و Z	± 0.03 مم
دقة تحديد المواقع المتكررة من المحاور X و Y و Z	± 0.01 مم
سمك قطع المواد (وفقا للمادة)	0.2 - 25 مم
نموذج السائق	محرك سيرفو مستورد
متطلبات الطاقة	380V ، 50/60 هرتز
درجة حرارة العمل	0-45 ℃
وقت العمل المستمر	24 ساعة
وزن الجهاز	حوالي 12000 كلغ
مستوى الحماية الكلي لامدادات الطاقة	IP54

قطع الجدول المرجعي سمك

---

قوة الليزر	أقصى سماكة القطع
	الكربون الصلب (مم)	الفولاذ المقاوم للصدأ (مم)	الألومنيوم (مم)	نحاس (مم)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
المعلمة أعلاه للاشارة فقط

مواد تطبيقية

---

الفولاذ المقاوم للصدأ ، الكربون الصلب ، سبائك الصلب ، السيليكون الصلب ، ربيع الصلب ، لوحة الجلفنة ، لوحة مخلل ، لوحة النحاس ، لوحة النحاس ، لوحة الألومنيوم ، إلخ
مزايا الألياف آلة القطع بالليزر
1. مقارنة مع الليزر التقليدي ، الليزر الألياف هو أكثر حماية البيئة:
2. استهلاك طاقة أقل بكثير: كفاءة تحويل كهروضوئية من ألياف الليزر أعلى 15 مرة من الليزر التقليدي.
3. أعلى جودة بقعة الليزر: مصدر ليزر وحدة واحدة
4. انخفاض الاستهلاك: قطع الغيار هي عدسة واقية وفوهة فقط. استهلاك الكهرباء من 6KW إلى 16KW مع قوة الليزر المختلفة.
5. الأتمتة العالية: يعتمد التحكم الرقمي ، يمكننا استيراد الملف من AUTO CAD إلى قطع البرامج مباشرة ، يمكن قطع أي قطع أثرية ، علاوة على ذلك هناك وظيفة تنضيد ذكية ، وبالتالي يمكن توفير تكاليف المواد الخام إلى أقصى حد.
6. كفاءة القطع العالية: نظرًا لخصائص نقل الليزر ، فإن آلة القطع بالليزر مجهزة بالعديد من مجموعات من طاولة العمل CNC لتحقيق التحكم العددي. ما عليك سوى تغيير برنامج CNC لخفض شكل مختلف ، وكذلك للقطع ثنائي الأبعاد ، والقطع ثلاثي الأبعاد.

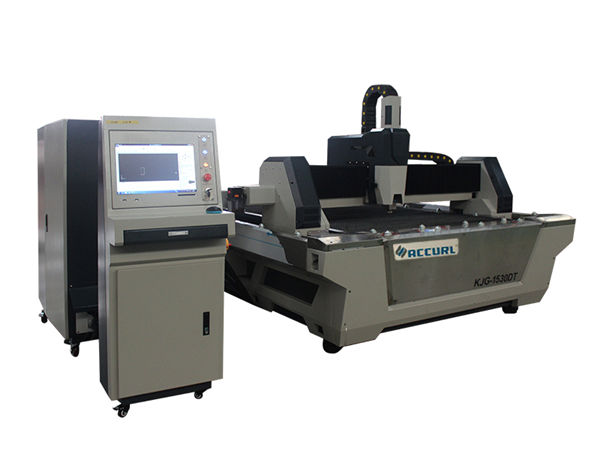

صور مفصلة

---

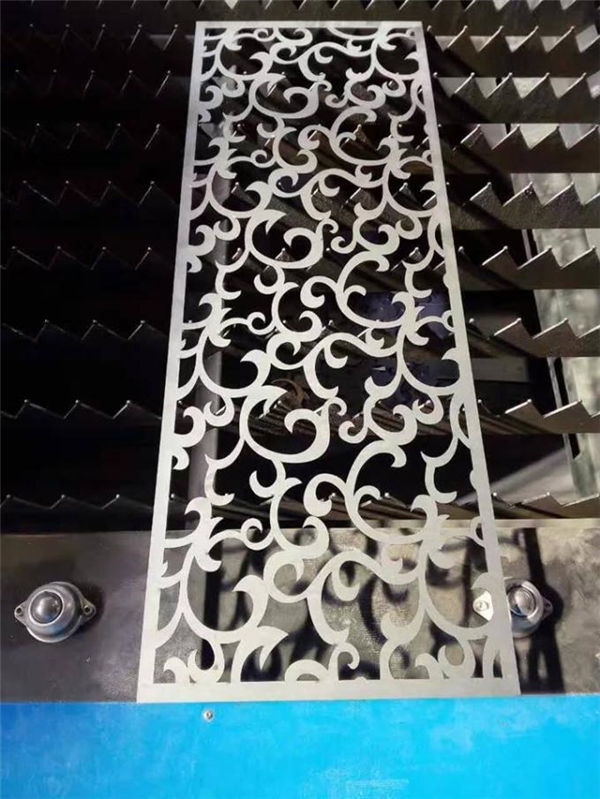

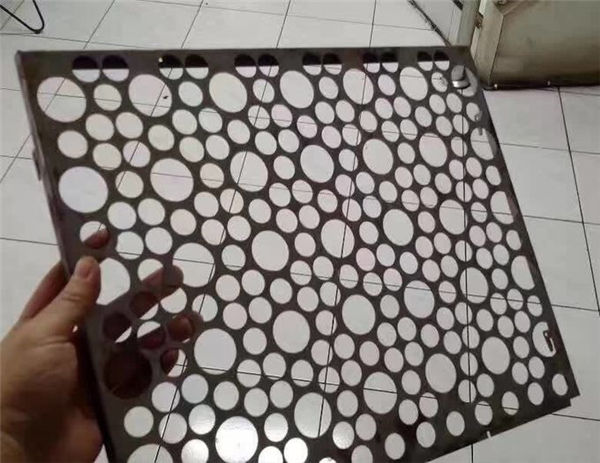

عينات القطع

---

تدريب

---

خدمة ما بعد البيع ، من التدريب إلى تثبيت الجهاز (3 طرق):
1.تدريب الفيديو ودليل المستخدم باللغة الإنجليزية ليتم تقديمهما للتركيب والتشغيل والصيانة وحل المشاكل ، والدليل الفني الذي سيتم تقديمه عن طريق البريد الإلكتروني والفاكس والهاتف / whatsapp / skype // وما إلى ذلك ، عندما تقابل بعض مشاكل التثبيت ، باستخدام أو ضبط.
2. يمكن لشركتك ترتيب تقني يأتي مصنعنا لتعلم المعرفة الأساسية للمعدات و أساسيات التشغيل ، ووقت التدريب الكافي حوالي 3-5days ، ومحتوى التدريب على النحو التالي:
أ) تدريب برمجيات الرسم المشتركة ؛
ب) تشغيل وإيقاف إجراءات التدريب ؛
ج) أهمية لوحة التحكم ومعلمات البرامج ، وإعداد مجموعة المعلمات
د) تنظيف وصيانة الجهاز الأساسية ؛
ه) استكشاف أخطاء الأجهزة الشائعة.
و) الحذر من العملية.
3. خدمة التدريب من الباب إلى الباب. التأشيرة ونفقات السفر والإقامة ستكون على حساب العميل. من الأفضل ترتيب مترجم لكلا مهندسينا خلال فترة التدريب. وقت التدريب: 3-5days.

ضمان

---

1) .1 سنة للجهاز كله (الضرر من صنع الإنسان هو التفاوض.).
ب). مصدر الليزر 2 سنة الضمان
ج). صيانة مدى الحياة وقطع الغيار
د). تدريب مجاني لموظفي العملية. (مهندس يمكن أن يذهب إلى الخارج يتم التفاوض.)
