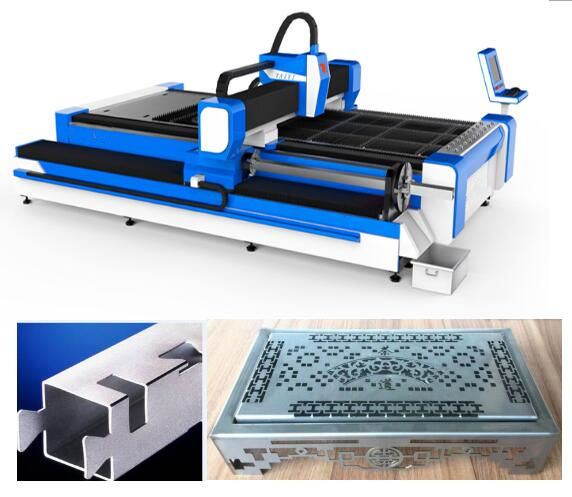

ss أنابيب 3d آلة القطع بالليزر / 3 محور الألياف ورقة القاطع المعدنية

تفاصيل المنتج

شهادة: م

شروط الدفع والشحن:

الحد الأدنى لكمية الطلب: 1Set

السعر قابل للتفاوض

تفاصيل التغليف: 1 * 20GP حاوية

وقت التسليم: 30days

شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون ، L / C

قدرة العرض: 50 مجموعات شهريا

وصف المنتج مفصل

الوضعية::	جميع المواد المعدنية	سمك القطع:	SS Upto 10mm، MS Upto 22cm
نوع الليزر ::	الأساسية	cnc أم لا ::	نعم فعلا
وضع التبريد ::	تبريد المياه	برنامج التحكم ::	Cypcut
تنسيق الرسم المدعومة ::	منظمة العفو الدولية ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLT	مكان المنشأ::	الصين
رقم الموديل::	TY-3015DG	بعد البيع المقدمة:	المهندسين المتاحة لخدمة ماكينات الخارج
تكرار الدقة ::	+ -0.03mm	درجة حرارة التشغيل::	0 ° C-45 ° C
عامل الرطوبة ::	5%-95%	مجموعة أنابيب القطع:	20-130mmx3000mm
الجهد االكهربى::	AC380V ± 10٪ 50HZ (60HZ)	منطقة القطع:	3000 * 1500 ملليمتر القياسية ، أكبر يمكن تخصيصها

آلة الجسم

1. هيكل آلة Taiyi بهيكل فولاذي 8 مم ، معالجة حرارية 600، ، لحام دقيق ، للتأكد من الاستخدام لمدة 20 عامًا دون تشوه.

2. العملاقة مع صب سبائك المغنيسيوم ، استقرار قوي دون تشوه ، حركة سريعة.

3. نظام تدخين المناطق ذو الكفاءة العالية على جانبي هيكل الآلة ، الغبار المقسم وجمع التدخين ، سوف يقلل من الضرر الذي يلحق بالعامل.

4. المستوردة الدقة شفة المخفض ومحرك سيرفو ، سرعة تشغيل سريع.

5. 70 شفرة و 6 قضبان منزلقة على سرير الماكينة ، مع شفرات قريبة للحد من تحذير الماكينة ، تعمل قضبان الشريحة مع الأسطوانات لتحميل وتنزيل الأوراق بسهولة.

6. يمكن فتح صندوق التحميل المرن من الأمام والجانبين ملائمان لظروف عمل الماكينة.

الاستفادة من الألياف آلة القطع بالليزر

1. مقارنة مع الليزر التقليدي ، الليزر الألياف هو أكثر حماية البيئة:
2. استهلاك طاقة أقل بكثير: كفاءة تحويل كهروضوئية من ألياف الليزر أعلى 15 مرة من الليزر التقليدي.
3. أعلى جودة بقعة الليزر: مصدر ليزر وحدة واحدة
4. انخفاض الاستهلاك: استهلاك الكهرباء أقل من 7KW في الساعة.

تحليل التكلفة في الساعة
لا.	بند	قطع SS (1 مم)	قطع الفولاذ (5 مم)	تعليق
1	كهربائي	1.4USD / ساعة	1.4USD / ساعة	1. إذا استخدمنا الهواء للتقطيع ، فعندئذٍ الكلفة = الشحن الكهربائي لضاغط الهواء + كهرباء الآلة + تستهلك الأجزاء 2. التكلفة التي احتسبناها بناءً على الرسوم المحلية في دونغقوان ، هناك بعض التباين بالنسبة لمختلف البلدان. 3. لقطع سمك مختلفة ، هناك تستهلك جوس مختلفة
2	الغاز (N2 / O2)	2USD / ساعة	1.4USD / ساعة
3	عدسة واقية ، فوهة	0.06USD / ساعة	0.07USD / ساعة
التكلفة الإجمالية		3.46USD / ساعة	2.87USD / ساعة

تخصيص

نموذج	TY-3015DG
مصدر الليزر المتوسط	الأساسية
مجموعة القطع (L * W)	3000 مم × 1500 مم
Z المحور السكتة الدماغية	250 مم
ماكس. سرعة تحديد المواقع	120 م / دقيقة
X ، Y المحور الأقصى. تسريع السرعة	1.0G
شكل التبريد	تبريد المياه
طول الموجة الليزر	1070nm
انتاج الطاقة من مصدر الليزر	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختياري)
دقيقة. قطع الفجوة	≤ 0.1 مم
دقة تحديد موضع المحاور X و Y و Z	± 0.03 مم
دقة تحديد المواقع المتكررة من المحاور X و Y و Z	± 0.01 مم
سمك قطع المواد (وفقا للمادة)	0.2 - 25 مم
نموذج السائق	محرك سيرفو مستورد
متطلبات الطاقة	380V ، 50/60 هرتز
درجة حرارة العمل	0-45 ℃
وقت العمل المستمر	24 ساعة
وزن الجهاز	حوالي 12000 كلغ
مستوى الحماية الكلي لامدادات الطاقة	IP54

صور مفصلة

	اسم:آلة الجسم والاكسسوارات a.600 treatment المعالجة الحرارية ، تبريد 24 ساعة في الفرن ، لحام دقيق CO2 ، للتأكد من استخدام 20 سنة دون تشوه. b. محاور X / Y / Z غير المتزامنة: يمكن تشغيل المحور Z بطول 150 مم ، وهو مناسب لقطع العديد من أنواع الصفائح المعدنية. c. جودة عالية يضمن متانته وسهولة الصيانة.
اسم:AC محرك سيرفو وسائق يضمن محرك سيرفو المستورد (المحور Y الذي يحركه محركان مؤازران) إلى جانب المخفض الكوكبي المتطور محركًا ثابتًا ودقيقًا وموثوقًا.
	اسم:أدلة خطية دقيقة نظام القطع المتطور ، قوة الليزر والحركة المؤازرة تتناسب مع بعضها البعض ، نظام تروس وحامل رف مستورد عالي الدقة مستورد ، طاولة عمل مزدوجة قابلة للتبديل ، لضمان سرعة ودقة معالجة أعلى ..
اسم:قطع الرأس يحتوي رأس القطع غير المتصل على وظيفة تتبع الارتفاع التلقائي ومقاومة التصادم ، مما يحسن بشكل كبير من سرعة القطع ، نعومة ودقة القطع تحت نفس طاقة الخرج. في كلمة واحدة ، يمكن زيادة كفاءة القطع.
	اسم:مصدر الليزر سرعة عالية ، خط قطع عالية الدقة ، وحافة متجانسة

اسم:آلة الجسم والاكسسوارات

a.600 treatment المعالجة الحرارية ، تبريد 24 ساعة في الفرن ، لحام دقيق CO2 ، للتأكد من استخدام 20 سنة دون تشوه.
b. محاور X / Y / Z غير المتزامنة: يمكن تشغيل المحور Z بطول 150 مم ، وهو مناسب لقطع العديد من أنواع الصفائح المعدنية.
c. جودة عالية يضمن متانته وسهولة الصيانة.

اسم:AC محرك سيرفو وسائق

يضمن محرك سيرفو المستورد (المحور Y الذي يحركه محركان مؤازران) إلى جانب المخفض الكوكبي المتطور محركًا ثابتًا ودقيقًا وموثوقًا.

اسم:أدلة خطية دقيقة

نظام القطع المتطور ، قوة الليزر والحركة المؤازرة تتناسب مع بعضها البعض ، نظام تروس وحامل رف مستورد عالي الدقة مستورد ، طاولة عمل مزدوجة قابلة للتبديل ، لضمان سرعة ودقة معالجة أعلى ..

اسم:قطع الرأس

يحتوي رأس القطع غير المتصل على وظيفة تتبع الارتفاع التلقائي ومقاومة التصادم ، مما يحسن بشكل كبير من سرعة القطع ، نعومة ودقة القطع تحت نفس طاقة الخرج. في كلمة واحدة ، يمكن زيادة كفاءة القطع.

اسم:مصدر الليزر

سرعة عالية ، خط قطع عالية الدقة ، وحافة متجانسة

عينات القطع

تدريب

بعد توقيع العقد ، يمكن لشركتك أن ترتب تقنيًا يأتي بمصنعنا لتعلم المعرفة الأساسية بالمعدات وأدوات التشغيل ، ومدة تدريب كافية حوالي 1-3 أيام ، ومحتوى التدريب على النحو التالي:
أ) تدريب برمجيات الرسم المشتركة ؛
ب) تشغيل وإيقاف إجراءات التدريب ؛
ج) أهمية لوحة التحكم ومعلمات البرامج ، وإعداد مجموعة المعلمات ؛
د) تنظيف وصيانة الجهاز الأساسية ؛
ه) استكشاف أخطاء الأجهزة الشائعة.
و) الحذر من العملية ،

ضمان من SS الأنابيب والألواح ورقة آلة القطع

1) .1 سنة للجهاز كله (الضرر من صنع الإنسان هو التفاوض.).
ب). مصدر الليزر 2 سنة الضمان
ج). صيانة مدى الحياة وقطع الغيار
د). تدريب مجاني لموظفي العملية. (مهندس يمكن أن يذهب إلى الخارج يتم التفاوض.)
