عالية الكفاءة 3D أنابيب النحاس آلة قطع / 3D آلة قطع

عالية الكفاءة 3D أنابيب النحاس آلة قطع / 3D آلة قطع

تفاصيل المنتج


شهادة: م
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: 1Set
السعر قابل للتفاوض
تفاصيل التغليف: 1 * 20GP حاوية
وقت التسليم: 30days
شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون ، L / C
قدرة العرض: 50 مجموعات شهريا

وصف المنتج مفصل


الوضعية::جميع المواد المعدنيةسمك القطع:SS Upto 10mm، MS Upto 22cm
نوع الليزر ::الأساسيةcnc أم لا ::نعم فعلا
وضع التبريد ::تبريد المياهبرنامج التحكم ::Cypcut
تنسيق الرسم المدعومة ::منظمة العفو الدولية ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLTمكان المنشأ::الصين
رقم الموديل::TY-3015DGبعد البيع المقدمة:المهندسين المتاحة لخدمة ماكينات الخارج
تكرار الدقة ::+ -0.03mmدرجة حرارة التشغيل::0 ° C-45 ° C
عامل الرطوبة ::5%-95%مجموعة أنابيب القطع:20-130mmx3000mm
الجهد االكهربى::AC380V ± 10٪ 50HZ (60HZ)منطقة القطع:3000 * 1500 ملليمتر القياسية ، أكبر يمكن تخصيصها

الخصائص الرئيسية


1. هيكل الآلة لدينا بهيكل فولاذي 8 مم ، معالجة حرارية 600، ، لحام دقيق ، للتأكد من الاستخدام لمدة 20 عامًا دون تشوه.
2. العملاقة مع صب سبائك المغنيسيوم ، استقرار قوي دون تشوه ، حركة سريعة.
3. نظام تدخين المناطق ذو الكفاءة العالية على جانبي هيكل الآلة ، الغبار المقسم وجمع التدخين ، سوف يقلل من الضرر الذي يلحق بالعامل.
4. المستوردة الدقة شفة المخفض ومحرك سيرفو ، سرعة تشغيل سريع.
5. 70 شفرة و 6 قضبان منزلقة على سرير الماكينة ، مع شفرات قريبة للحد من تحذير الماكينة ، تعمل قضبان الشريحة مع الأسطوانات لتحميل وتنزيل الأوراق بسهولة.
6. يمكن فتح صندوق التحميل المرن من الأمام والجانبين ملائمان لظروف عمل الماكينة.

أفضلية


1. مقارنة مع الليزر التقليدي ، الليزر الألياف هو أكثر حماية البيئة:
2. استهلاك طاقة أقل بكثير: كفاءة تحويل كهروضوئية من ألياف الليزر أعلى 15 مرة من الليزر التقليدي.
3. أعلى جودة بقعة الليزر: مصدر ليزر وحدة واحدة
4. انخفاض الاستهلاك: استهلاك الكهرباء أقل من 7KW في الساعة.

تخصيص


نموذجTY-3015DG
مصدر الليزر المتوسطالأساسية
مجموعة القطع (L * W)3000 مم × 1500 مم
Z المحور السكتة الدماغية250 مم
ماكس. سرعة تحديد المواقع120 م / دقيقة
X ، Y المحور الأقصى. تسريع السرعة1.0G
شكل التبريدتبريد المياه
طول الموجة الليزر1070nm


انتاج الطاقة من مصدر الليزر



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختياري)

دقيقة. قطع الفجوة≤ 0.1 مم
دقة تحديد موضع المحاور X و Y و Z± 0.03 مم
دقة تحديد المواقع المتكررة من المحاور X و Y و Z± 0.01 مم
سمك قطع المواد (وفقا للمادة)0.2 - 25 مم
نموذج السائقمحرك سيرفو مستورد
متطلبات الطاقة380V ، 50/60 هرتز
درجة حرارة العمل0-45 ℃
وقت العمل المستمر24 ساعة
وزن الجهازحوالي 12000 كلغ
مستوى الحماية الكلي لامدادات الطاقةIP54

صور مفصلة

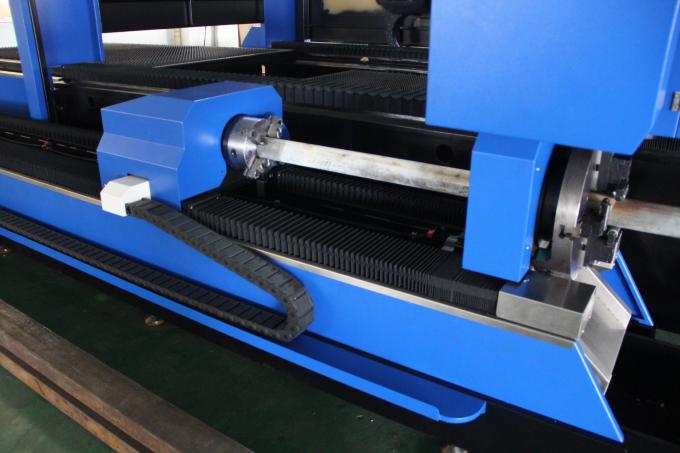

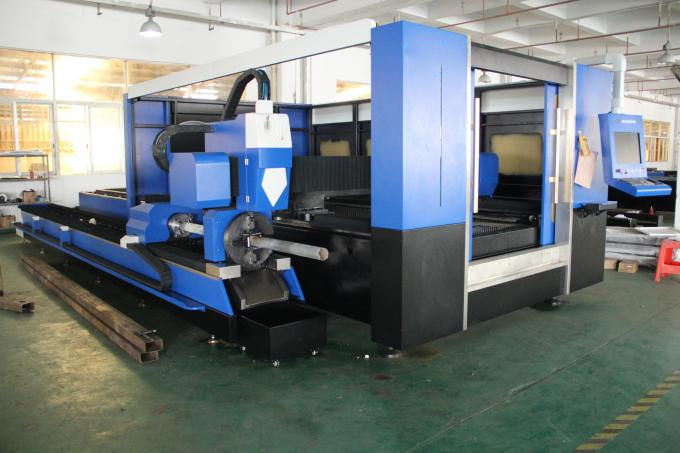

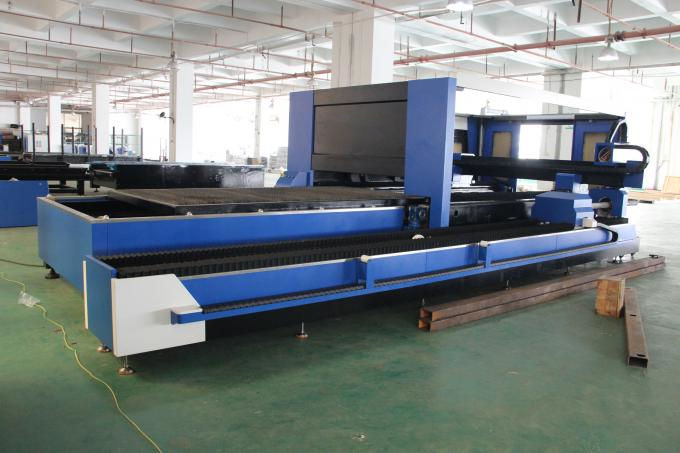

اسم: آلة الجسم وملحقاتها

a.600 treatment المعالجة الحرارية ، تبريد 24 ساعة في الفرن ، لحام دقيق CO2 ، للتأكد من استخدام 20 سنة دون تشوه.
b. محاور X / Y / Z غير المتزامنة: يمكن تشغيل المحور Z بطول 150 مم ، وهو مناسب لقطع العديد من أنواع الصفائح المعدنية.
c. جودة عالية يضمن متانته وسهولة الصيانة.

اسم:AC محرك سيرفو وسائق

يضمن محرك سيرفو المستورد (المحور Y الذي يحركه محركان مؤازران) إلى جانب المخفض الكوكبي المتطور محركًا ثابتًا ودقيقًا وموثوقًا.

اسم:أدلة خطية دقيقة

نظام القطع المتطور ، قوة الليزر والحركة المؤازرة تتناسب مع بعضها البعض ، نظام تروس وحامل رف مستورد عالي الدقة مستورد ، طاولة عمل مزدوجة قابلة للتبديل ، لضمان سرعة ودقة معالجة أعلى ..

اسم:قطع الرأس

يحتوي رأس القطع غير المتصل على وظيفة تتبع الارتفاع التلقائي ومقاومة التصادم ، مما يحسن بشكل كبير من سرعة القطع ، نعومة ودقة القطع تحت نفس طاقة الخرج. في كلمة واحدة ، يمكن زيادة كفاءة القطع.

اسم:مصدر الليزر

سرعة عالية ، خط قطع عالية الدقة ، وحافة متجانسة

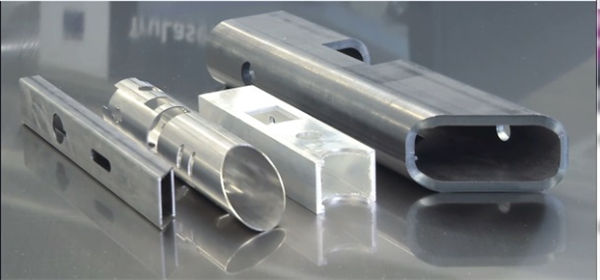

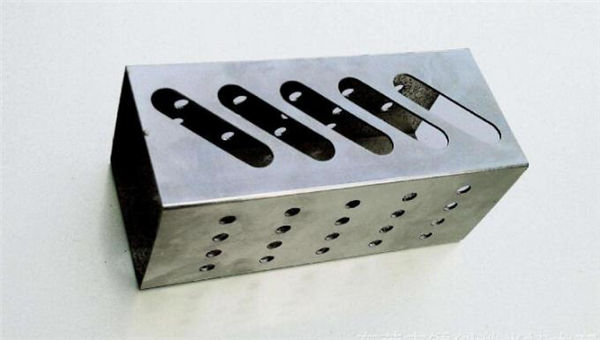

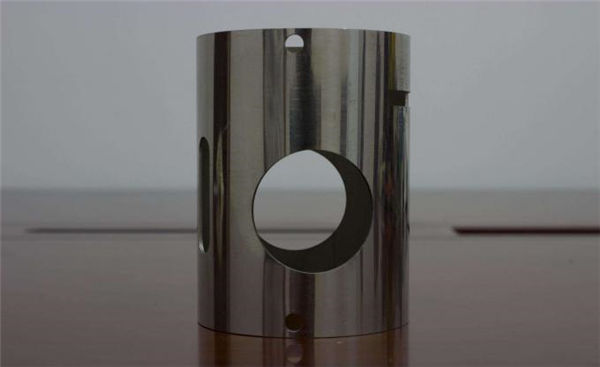

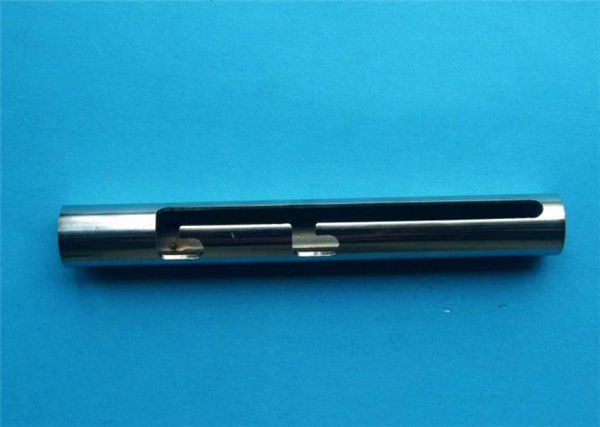

عينات القطع


تدريب


بعد توقيع العقد ، يمكن لشركتك أن ترتب تقنيًا يأتي بمصنعنا لتعلم المعرفة الأساسية بالمعدات وأدوات التشغيل ، ومدة تدريب كافية حوالي 1-3 أيام ، ومحتوى التدريب على النحو التالي:
أ) تدريب برمجيات الرسم المشتركة ؛
ب) تشغيل وإيقاف إجراءات التدريب ؛
ج) أهمية لوحة التحكم ومعلمات البرامج ، وإعداد مجموعة المعلمات ؛
د) تنظيف وصيانة الجهاز الأساسية ؛
ه) استكشاف أخطاء الأجهزة الشائعة.
و) الحذر من العملية

ضمان


أ). 1 سنة للجهاز كله لآلة قطع الأنابيب ألياف الليزر. (الضرر من صنع الإنسان هو التفاوض.).
ب). مصدر الليزر 2 سنة الضمان
ج). صيانة مدى الحياة وقطع الغيار
د). تدريب مجاني لموظفي العملية. (مهندس يمكن أن يذهب إلى الخارج يتم التفاوض.)
