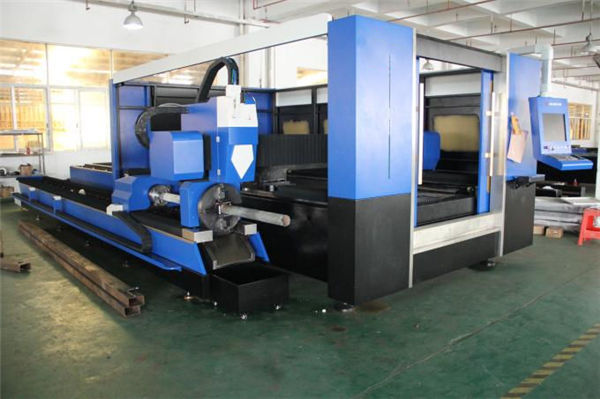

الألياف cypcut 3d الليزر آلة القطع 1070nm الليزر الطول الموجي

الألياف cypcut 3d الليزر آلة القطع 1070nm الليزر الطول الموجي

تفاصيل المنتج


شهادة: م
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: 1Set
السعر قابل للتفاوض
تفاصيل التغليف: 1 * 20GP حاوية
وقت التسليم: 30 يوما لصفائح معدنية وآلة القطع بالليزر
شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون ، L / C
قدرة العرض: 50 مجموعات شهريا

وصف المنتج مفصل


الوضعية::جميع المواد المعدنيةسمك القطع:SS Upto 10mm، MS Upto 22cm
نوع الليزر ::الأساسيةcnc أم لا ::نعم فعلا
وضع التبريد ::تبريد المياهبرنامج التحكم ::Cypcut
تنسيق الرسم المدعومة ::منظمة العفو الدولية ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLTمكان المنشأ::الصين
رقم الموديل::TY-3015DGبعد البيع المقدمة:المهندسين المتاحة لخدمة ماكينات الخارج
تكرار الدقة ::+ -0.03mmدرجة حرارة التشغيل::0 ° C-45 ° C
عامل الرطوبة ::5%-95%نطاق المعالجة:20-130mmx3000mm
الجهد االكهربى::AC380V ± 10٪ 50HZ (60HZ)منطقة القطع:3000 * 1500 ملليمتر القياسية ، أكبر يمكن تخصيصها

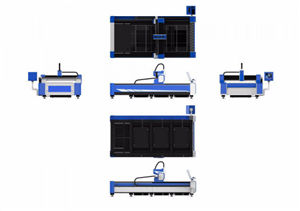

آلة الجسم


1. هيكل الآلة لدينا بهيكل فولاذي 8 مم ، معالجة حرارية 600، ، لحام دقيق ، للتأكد من الاستخدام لمدة 20 عامًا دون تشوه.
2. العملاقة مع صب سبائك المغنيسيوم ، استقرار قوي دون تشوه ، حركة سريعة.
3. نظام تدخين المناطق ذو الكفاءة العالية على جانبي هيكل الآلة ، الغبار المقسم وجمع التدخين ، سوف يقلل من الضرر الذي يلحق بالعامل.
4. المستوردة الدقة شفة المخفض ومحرك سيرفو ، سرعة تشغيل سريع.
5. 70 شفرة و 6 قضبان منزلقة على سرير الماكينة ، مع شفرات قريبة للحد من تحذير الماكينة ، تعمل قضبان الشريحة مع الأسطوانات لتحميل وتنزيل الأوراق بسهولة.
6. يمكن فتح صندوق التحميل المرن من الأمام والجانبين ملائمان لظروف عمل الماكينة.

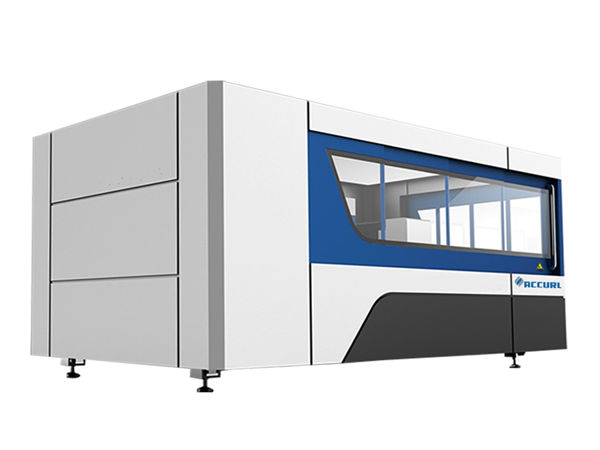

الألياف cypcut 3d الليزر آلة القطع 1070nm الليزر الطول الموجي

الاستفادة من آلة الليزر الألياف


1) جودة شعاع ممتازة: قطر التركيز أصغر وكفاءة العمل العالية والجودة العالية.
2) سرعة القطع العالية: سرعة القطع أكثر من 60m / min
3) تشغيل مستقر: اعتماد الليزر الألياف أعلى استيراد العالم ، أداء مستقر ، يمكن الأجزاء الرئيسية
تصل إلى 100،000 ساعة ؛
4) كفاءة عالية لتحويل الكهروضوئي: مقارنة مع آلة القطع بالليزر co2 ،
آلة قطع ألياف الليزر لديها ثلاث مرات كفاءة التحويل الكهروضوئية
5) صيانة منخفضة التكلفة ومنخفضة: توفير الطاقة وحماية البيئة. معدل التحويل الكهروضوئي
ما يصل إلى 25-30 ٪. انخفاض استهلاك الطاقة الكهربائية ، هو فقط حوالي 20 ٪ -30 ٪ من ليزر CO2 التقليدية
آلة قطع. نقل خط الألياف لا حاجة تعكس عدسة ، حفظ تكلفة الصيانة ؛
6) عمليات سهلة: نقل خط الألياف ، لا تعديل المسار البصري.
7) تأثيرات بصرية فائقة مرنة: تصميم مضغوط ، سهلة لمتطلبات التصنيع المرنة.

تخصيص


مصدر الليزر المتوسطالأساسية
مجموعة القطع (L * W)3000 مم × 1500 مم
Z المحور السكتة الدماغية250 مم
ماكس. سرعة تحديد المواقع120 م / دقيقة
X ، Y المحور الأقصى. تسريع السرعة1.0G
شكل التبريدتبريد المياه
طول الموجة الليزر1070nm


انتاج الطاقة من مصدر الليزر



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختياري)

دقيقة. قطع الفجوة≤ 0.1 مم
دقة تحديد موضع المحاور X و Y و Z± 0.03 مم
دقة تحديد المواقع المتكررة من المحاور X و Y و Z± 0.01 مم
سمك قطع المواد (وفقا للمادة)0.2 - 25 مم
نموذج السائقمحرك سيرفو مستورد
متطلبات الطاقة380V ، 50/60 هرتز
درجة حرارة العمل0-45 ℃
وقت العمل المستمر24 ساعة
وزن الجهازحوالي 12000 كلغ
مستوى الحماية الكلي لامدادات الطاقةIP54

صور مفصلة




اسم: آلة الجسم وملحقاتها

a.600 treatment المعالجة الحرارية ، تبريد 24 ساعة في الفرن ، لحام دقيق CO2 ، للتأكد من استخدام 20 سنة دون تشوه.
b. محاور X / Y / Z غير المتزامنة: يمكن تشغيل المحور Z بطول 150 مم ، وهو مناسب لقطع العديد من أنواع الصفائح المعدنية.
c. جودة عالية يضمن متانته وسهولة الصيانة.

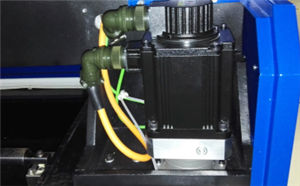

اسم:AC محرك سيرفو وسائق

يضمن محرك سيرفو المستورد (المحور Y الذي يحركه محركان مؤازران) إلى جانب المخفض الكوكبي المتطور محركًا ثابتًا ودقيقًا وموثوقًا.

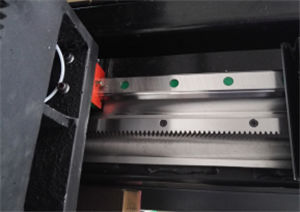

اسم:أدلة خطية دقيقة

نظام القطع المتطور ، قوة الليزر والحركة المؤازرة تتناسب مع بعضها البعض ، نظام تروس وحامل رف مستورد عالي الدقة مستورد ، طاولة عمل مزدوجة قابلة للتبديل ، لضمان سرعة ودقة معالجة أعلى ..



اسم:قطع الرأس

يحتوي رأس القطع غير المتصل على وظيفة تتبع الارتفاع التلقائي ومقاومة التصادم ، مما يحسن بشكل كبير من سرعة القطع ، نعومة ودقة القطع تحت نفس طاقة الخرج. في كلمة واحدة ، يمكن زيادة كفاءة القطع.



اسم:مصدر الليزر

سرعة عالية ، خط قطع عالية الدقة ، وحافة متجانسة









































































عينات القطع


تدريب


بعد توقيع العقد ، يمكن لشركتك أن ترتب تقنيًا يأتي بمصنعنا لتعلم المعرفة الأساسية بالمعدات وأدوات التشغيل ، ومدة تدريب كافية حوالي 1-3 أيام ، ومحتوى التدريب على النحو التالي:
أ) تدريب برمجيات الرسم المشتركة ؛
ب) تشغيل وإيقاف إجراءات التدريب ؛
ج) أهمية لوحة التحكم ومعلمات البرامج ، وإعداد مجموعة المعلمات ؛
د) تنظيف وصيانة الجهاز الأساسية ؛
ه) استكشاف أخطاء الأجهزة الشائعة.
و) الحذر من العملية ،

ضمان


أ). 1 سنة للجهاز كله لآلة قطع الأنابيب ألياف الليزر. (الضرر من صنع الإنسان هو التفاوض.).
ب). مصدر الليزر 2 سنة الضمان
ج). صيانة مدى الحياة وقطع الغيار
د). تدريب مجاني لموظفي العملية. (مهندس يمكن أن يذهب إلى الخارج يتم التفاوض.)
