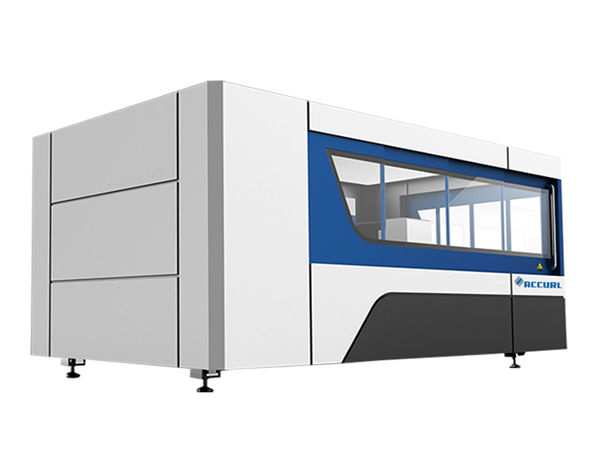

قاطع الصفائح المعدنية بالليزر ذو 3 محاور لتصنيع السيارات

تفاصيل المنتج

شهادة: م
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: 1Set
السعر قابل للتفاوض
تفاصيل التغليف: 1 * 40GP الحاويات
وقت التسليم: 30days
شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون

وصف المنتج مفصل

الوضعية::	جميع المواد المعدنية	سمك القطع:	SS حتى 12 ملم ، MS حتى 22 سم
نوع الليزر ::	الألياف الليزر المستوردة الأصلية	دقيقة. عرض الخط:	0.1MM
تنسيق الرسم المدعومة ::	منظمة العفو الدولية ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLT	ماكس تسريع:	1G
تكرار الدقة ::	+/- 0.03mm	درجة حرارة التشغيل::	0 ° C-45 ° C
وضع التبريد:	تبريد المياه	الوزن (كلغ):	4600
الجهد االكهربى::	AC380V ± 10٪ 50HZ (60HZ)	منطقة القطع:	3000x1500mm

الخصائص الرئيسية

1) إن آلة القطع بالليزر Accurl بأعلى دقة في الصين ، يمكنها قطع تصميم الدراجة المعدنية الصغيرة بحجم نصف قطعة معدنية وقطع الفولاذ الطري 6 مم بشكل مثالي ، يمكن أن يتم قص 120 حفرة في غضون دقيقة واحدة.
2) 600 treatment المعالجة الحرارية ، تبريد 24 ساعة في الفرن ، وطحن 8 متر العملاقة ، واللحام دقيقة لحماية CO2 ، للتأكد من استخدام 20 سنة دون تشوه.
3) باستخدام الليزر تصميم التكامل مجلس الوزراء الكهربائية ، وتغطي مساحة صغيرة ، وتوفير مساحة ، تصميم الحد الأدنى.
4) خردة تصميم سيارة متناظرة ، يمكن للجانبين تنظيف النفايات ؛ وضع الجهاز على روم لا يوجد لديه متطلبات اليسار واليمين. جهاز رافع هوائي لمنع المواد من الخدش.
5) يستخدم خصيصًا لقطع الفولاذ الكربوني 0.5-6 مم والفولاذ المقاوم للصدأ 0.5-5 مم والفولاذ المجلفن والصفائح الفولاذية المطلية بالزنك كهربائياً والفولاذ السيليكون وأنواع أخرى من الألواح المعدنية الرقيقة.

تخصيص

مصدر الليزر المتوسط	الأساسية
مجموعة القطع (L * W)	3000 مم × 15000 مم
Z المحور السكتة الدماغية	250 مم
ماكس. سرعة تحديد المواقع	120 م / دقيقة
X ، Y المحور الأقصى. تسريع السرعة	1.0G
شكل التبريد	تبريد المياه
طول الموجة الليزر	1070nm
انتاج الطاقة من مصدر الليزر	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختياري)
دقيقة. قطع الفجوة	≤ 0.1 مم
دقة تحديد موضع المحاور X و Y و Z	± 0.03 مم
دقة تحديد المواقع المتكررة من المحاور X و Y و Z	± 0.01 مم
سمك قطع المواد (وفقا للمادة)	0.2 - 25 مم
نموذج السائق	محرك سيرفو مستورد
متطلبات الطاقة	380V ، 50/60 هرتز
درجة حرارة العمل	0-45 ℃
وقت العمل المستمر	24 ساعة
وزن الجهاز	حوالي 8600 كلغ
مستوى الحماية الكلي لامدادات الطاقة	IP54

قطع الجدول المرجعي سمك

قوة الليزر	أقصى سماكة القطع
قوة الليزر	الكربون الصلب (مم)	الفولاذ المقاوم للصدأ (مم)	الألومنيوم (مم)	نحاس (مم)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
المعلمة أعلاه للاشارة فقط

صناعات التطبيق

تكنولوجيا الفضاء الجوي ، الصواريخ ، الطائرة ، الروبوت ، المصعد ، صناعة البواخر والسيارات وصناعة تجهيز الأجزاء المعدنية للصفائح المعدنية ، الإعلان ، أدوات المطبخ ، أداة القطع ، الأجهزة إلخ.

صور مفصلة

	اسم:جسم الآلة وملحقاتها. المعالجة الحرارية ٦٠٠، ، تبريد على مدار 24 ساعة في الفرن ، لحام دقيق لحماية ثاني أكسيد الكربون ، للتأكد من الاستخدام لمدة 20 عامًا دون حدوث تشوه. b. محاور X / Y / Z غير المتزامنة: يمكن تشغيل المحور Z بطول 150 مم ، وهو مناسب لقطع العديد من أنواع الصفائح المعدنية. c. جودة عالية يضمن متانته وسهولة الصيانة.
اسم:محرك سيرفو AC وسائق - محرك سيرفو مستورد (محور Y مدفوع بمحركين مؤازرين) إلى جانب المخفض الكوكبي المتطور يضمن قيادة ثابتة ودقيقة وموثوقة.
	اسم:نظام القطع الدقيق الدقة Guides ، نظام القطع المتطور ، طاقة الليزر وحركة المؤازرة تتناسب مع بعضها البعض بشكل مثالي ، نظام تروس ورف مستورد عالي الدقة مستورد ، طاولة عمل مزدوجة قابلة للتبديل ، لضمان سرعة ودقة معالجة أعلى ..
اسم:قطع الرأس يحتوي رأس القطع غير المتصل على وظيفة تتبع الارتفاع التلقائي ومقاومة التصادم ، مما يحسن بشكل كبير من سرعة القطع ، نعومة ودقة القطع تحت نفس طاقة الخرج. في كلمة واحدة ، يمكن زيادة كفاءة القطع.
	اسم:سرعة مصدر الليزر السريعة وخط القطع عالي الدقة وحافة القطع الناعمة

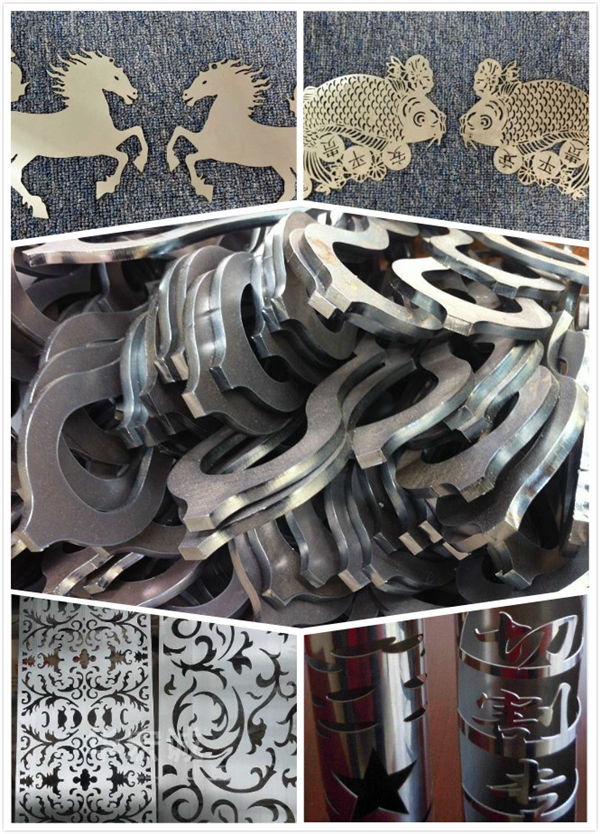

عينات القطع

تدريب

خدمة ما بعد البيع ، من التدريب إلى تثبيت الجهاز (3 طرق):
1.تدريب الفيديو ودليل المستخدم باللغة الإنجليزية ليتم تقديمهما للتركيب والتشغيل والصيانة وحل المشاكل ، والدليل الفني الذي سيتم تقديمه عن طريق البريد الإلكتروني والفاكس والهاتف / whatsapp / skype // وما إلى ذلك ، عندما تقابل بعض مشاكل التثبيت ، باستخدام أو ضبط.
2. يمكن لشركتك ترتيب تقني يأتي مصنعنا لتعلم المعرفة الأساسية للمعدات و أساسيات التشغيل ، ووقت التدريب الكافي حوالي 3-5days ، ومحتوى التدريب على النحو التالي:
أ) تدريب برمجيات الرسم المشتركة ؛
ب) تشغيل وإيقاف إجراءات التدريب ؛
ج) أهمية لوحة التحكم ومعلمات البرامج ، وإعداد مجموعة المعلمات
د) تنظيف وصيانة الجهاز الأساسية ؛
ه) استكشاف أخطاء الأجهزة الشائعة.
و) الحذر من العملية.
3. خدمة التدريب من الباب إلى الباب. التأشيرة ونفقات السفر والإقامة ستكون على حساب العميل. من الأفضل ترتيب مترجم لكلا مهندسينا خلال فترة التدريب. وقت التدريب: 3-5days.

ضمان

1) .1 سنة للجهاز كله لآلة القطع بالليزر الألياف المعدنية. (يتم صنع ضرر من صنع الإنسان.).
ب). مصدر الليزر 2 سنة الضمان
ج). صيانة مدى الحياة وقطع الغيار
د). تدريب مجاني لموظفي العملية. (مهندس يمكن أن يذهب إلى الخارج يتم التفاوض.)

التعبئة والتغليف والشحن

1. لدينا حالة خشبية بعد العلاج التبخير. لا تحتاج الأخشاب التفتيش ، توفير وقت الشحن.
2. تم تغطية جميع قطع غيار الماكينة ببعض المواد اللينة ، وذلك باستخدام الصوف اللؤلؤي.
تجنب جميع الأضرار التي يمكن أن تحدث في عملية التسليم. ثم سنقوم بتغطية غلاف بلاستيكي بإحكام ، والتأكد من سلامة المواد اللينة المغطاة ، وكذلك تجنب مقاوم للماء والصدأ.
3. أقصى حالة خشبية مع القوالب الثابتة.
4. الجزء السفلي من حالة خشبية لديه شركة جاك الحديد ، مريحة للمناولة والنقل.
