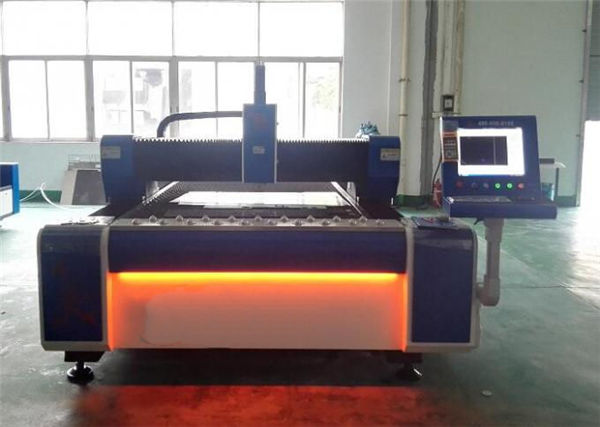

الليزر قطع المعادن آلات الألياف مصدر الليزر

ip54 3 محور الليزر قطع المعادن آلات الألياف مصدر الليزر 380 فولت 50/60 هرتز

تفاصيل المنتج


شهادة: م
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: 1Set
السعر قابل للتفاوض
تفاصيل التغليف: 1 * 40GP الحاويات
وقت التسليم: 30days
شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون

وصف المنتج مفصل


الوضعية::جميع المواد المعدنيةسمك القطع:SS حتى 12 ملم ، MS حتى 22 سم
نوع الليزر ::ألياف الليزرالمنتج:آلة القطع بالليزر
دقيقة. عرض الخط:0.1MMبرنامج التحكم ::Cypcut
تنسيق الرسم المدعومة ::منظمة العفو الدولية ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLTاسم العلامة التجارية::تايي ليزر
تكرار الدقة ::+ -0.03mmدرجة حرارة التشغيل::0 ° C-45 ° C
وضع التبريد:تبريد المياهمصدر الليزر:الصينية أو المستوردة
الجهد االكهربى::AC380V ± 10٪ 50HZ (60HZ)منطقة القطع:3000x1500mm

مقدمة من آلة القطع بالليزر


تعتمد آلة القطع بالليزر على أكثر مصنعي تكنولوجيا الليزر الحاليين تطوراً من ألمانيا ، وتستورد المملكة المتحدة تجويف الليزر المخصص ، وتتمتع بمزايا تأثير cooing وكفاءة التحويل الإلكترونية والبصرية العالية. في الهيكل ، الآلة لديها هيكل ، ولديها وظائف المعاينة البصرية والتركيز على التركيز مع مظهر أكثر جمالا وتشغيل أكثر ملاءمة. تم تجهيز الجهاز مع أحدث نظام تبريد المياه الخارجي مع ضوضاء تشغيل منخفضة للغاية ومنظم درجة الحرارة عالية الدقة ، والتي توفر ضمان موثوق بها لفترة طويلة على التوالي.

الملامح الرئيسية لآلة قطع ألياف الليزر


1) اعتماد العالم الشهير ألمانيا dlaser الألياف مصدر الليزر و الولايات المتحدة الأمريكية الليزر قطع الرأس و
نظام التركيز الديناميكي ، يمكنه قص وكمة أنواع مختلفة من المواد المعدنية بدقة عالية
والسرعة العالية.
2) نظرًا لأن الليزر يتم نقله بواسطة الألياف ، فإنه لا يحتاج إلى صيانة أو ضبط مسار الليزر البصري.
إنه يقلل بشكل كبير من معدل أخطاء الماكينات ويطيل من عمر العمل.
3) منطقة القطع الكبيرة الشكل تلبي متطلبات أنواع مختلفة من معالجة المعادن.

تخصيص


مصدر الليزر المتوسطالأساسية
مجموعة القطع (L * W)3000 مم × 15000 مم
Z المحور السكتة الدماغية250 مم
ماكس. سرعة تحديد المواقع120 م / دقيقة
X ، Y المحور الأقصى. تسريع السرعة1.0G
شكل التبريدتبريد المياه
طول الموجة الليزر1070nm


انتاج الطاقة من مصدر الليزر



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختياري)

دقيقة. قطع الفجوة≤ 0.1 مم
دقة تحديد موضع المحاور X و Y و Z± 0.03 مم
دقة تحديد المواقع المتكررة من المحاور X و Y و Z± 0.01 مم
سمك قطع المواد (وفقا للمادة)0.2 - 25 مم
نموذج السائقمحرك سيرفو مستورد
متطلبات الطاقة380V ، 50/60 هرتز
درجة حرارة العمل0-45 ℃
وقت العمل المستمر24 ساعة
وزن الجهازحوالي 12000 كلغ
مستوى الحماية الكلي لامدادات الطاقةIP54

قطع الجدول المرجعي سمك


قوة الليزرأقصى سماكة القطع
الكربون الصلب (مم)الفولاذ المقاوم للصدأ (مم)الألومنيوم (مم)نحاس

(مم)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
المعلمة أعلاه للاشارة فقط

تستخدم على نطاق واسع


تستخدم على نطاق واسع في أجهزة المطبخ ، صندوق التحكم الكهربائي ، جهاز عالي الحزم ، معدات ميكانيكية ، كهربائية
المعدات ، والإضاءة ، والملصقات ، قطع غيار السيارات ، معدات العرض ، الأجهزة ومعالجة المعادن.

صور مفصلة


اسم:جسم الآلة وملحقاتها. المعالجة الحرارية ٦٠٠، ، تبريد على مدار 24 ساعة في الفرن ، لحام دقيق لحماية ثاني أكسيد الكربون ، للتأكد من الاستخدام لمدة 20 عامًا دون حدوث تشوه.
b. محاور X / Y / Z غير المتزامنة: يمكن تشغيل المحور Z بطول 150 مم ، وهو مناسب لقطع العديد من أنواع الصفائح المعدنية.
c. جودة عالية يضمن متانته وسهولة الصيانة.
اسم:محرك سيرفو AC وسائق - محرك سيرفو مستورد (محور Y مدفوع بمحركين مؤازرين) إلى جانب المخفض الكوكبي المتطور يضمن قيادة ثابتة ودقيقة وموثوقة.
اسم:نظام القطع الدقيق الدقة Guides ، نظام القطع المتطور ، طاقة الليزر وحركة المؤازرة تتناسب مع بعضها البعض بشكل مثالي ، نظام تروس ورف مستورد عالي الدقة مستورد ، طاولة عمل مزدوجة قابلة للتبديل ، لضمان سرعة ودقة معالجة أعلى ..
اسم:رأس التقطيع إن رأس القطع التلامسي لديه وظيفة تتبع الارتفاع التلقائي والمضادة للتصادم ، مما يحسن بشكل كبير من سرعة القطع ، النعومة ودقة القطع تحت نفس طاقة الخرج. في كلمة واحدة ، يمكن زيادة كفاءة القطع.
اسم:سرعة مصدر الليزر السريعة وخط القطع عالي الدقة وحافة القطع الناعمة

عينات القطع


تدريب


خدمة ما بعد البيع ، من التدريب إلى تثبيت الجهاز (3 طرق):

1.تدريب الفيديو ودليل المستخدم باللغة الإنجليزية ليتم تقديمهما للتركيب والتشغيل والصيانة وحل المشاكل ، والدليل الفني الذي سيتم تقديمه عن طريق البريد الإلكتروني والفاكس والهاتف / whatsapp / skype // وما إلى ذلك ، عندما تقابل بعض مشاكل التثبيت ، باستخدام أو ضبط.
2. يمكن لشركتك ترتيب تقني يأتي مصنعنا لتعلم المعرفة الأساسية للمعدات و أساسيات التشغيل ، ووقت التدريب الكافي حوالي 3-5days ، ومحتوى التدريب على النحو التالي:
أ) تدريب برمجيات الرسم المشتركة ؛
ب) تشغيل وإيقاف إجراءات التدريب ؛
ج) أهمية لوحة التحكم ومعلمات البرامج ، وإعداد مجموعة المعلمات
د) تنظيف وصيانة الجهاز الأساسية ؛
ه) استكشاف أخطاء الأجهزة الشائعة.
و) الحذر من العملية.
3. خدمة التدريب من الباب إلى الباب. التأشيرة ونفقات السفر والإقامة ستكون على حساب العميل. من الأفضل ترتيب مترجم لكلا مهندسينا خلال فترة التدريب. وقت التدريب: 3-5days.

ضمان


1) .1 سنة للجهاز كله (الضرر من صنع الإنسان هو التفاوض.).
ب). مصدر الليزر 2 سنة الضمان
ج). صيانة مدى الحياة وقطع الغيار
د). تدريب مجاني لموظفي العملية. (مهندس يمكن أن يذهب إلى الخارج يتم التفاوض.)

التعبئة والتغليف والشحن


1. لدينا حالة خشبية بعد العلاج التبخير. لا تحتاج الأخشاب التفتيش ، توفير وقت الشحن.
2. تم تغطية جميع قطع غيار الماكينة ببعض المواد اللينة ، وذلك باستخدام الصوف اللؤلؤي.
تجنب جميع الأضرار التي يمكن أن تحدث في عملية التسليم. ثم سنقوم بتغطية غلاف بلاستيكي بإحكام ، والتأكد من سلامة المواد اللينة المغطاة ، وكذلك تجنب مقاوم للماء والصدأ.
3. أقصى حالة خشبية مع القوالب الثابتة.
4. الجزء السفلي من حالة خشبية لديه شركة جاك الحديد ، مريحة للمناولة والنقل.
