الصفائح المعدنية ألياف الليزر آلة قطع الفولاذ المقاوم للصدأ

الصفائح المعدنية ألياف الليزر آلة قطع الفولاذ المقاوم للصدأ

تفاصيل المنتج


شهادة: م
شروط الدفع والشحن:
الحد الأدنى لكمية الطلب: 1Set
السعر قابل للتفاوض
تفاصيل التغليف: 1 * 40GP الحاويات
وقت التسليم: 30days
شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون
قدرة العرض: 150 مجموعات

وصف المنتج مفصل


الوضعية::جميع المواد المعدنيةسمك القطع:SS حتى 12 ملم ، MS حتى 22 سم
نوع الليزر ::الأساسيةتردد النبض:1-2000HZ
نظام تحديد المواقع:الضوء الأحمربرنامج التحكم ::Cypcut
تنسيق الرسم المدعومة ::منظمة العفو الدولية ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLTمكان المنشأ::الصين
رقم الموديل::TY-6020JBبعد البيع المقدمة:المهندسين المتاحة لخدمة ماكينات الخارج
تكرار الدقة ::+ -0.03mmدرجة حرارة التشغيل::0 ° C-45 ° C
عامل الرطوبة ::5%-95%مصدر الليزر:الصينية أو المستوردة
الجهد االكهربى::AC380V ± 10٪ 50HZ (60HZ)منطقة القطع:6000 * 2000MM
اسم المنتج:آلة قطع الألياف المعدنية بالليزر الفولاذية TY-6020JB

الاستفادة من آلة الليزر الألياف


1. مقارنة مع الليزر التقليدي ، ليزر الألياف هو أكثر حماية البيئة
2. استهلاك طاقة أقل بكثير: كفاءة تحويل كهروضوئية من ألياف الليزر أعلى 15 مرة من الليزر التقليدي.
3. أعلى جودة بقعة الليزر: مصدر ليزر وحدة واحدة
4. انخفاض الاستهلاك: استهلاك الكهرباء أقل من 7KW في الساعة.

الملامح الرئيسية لآلة قطع ألياف الليزر


جسم الآلة:
1. هيكل آلة Taiyi بهيكل فولاذي 8 مم ، معالجة حرارية 600، ، لحام دقيق ، للتأكد من الاستخدام لمدة 20 عامًا دون تشوه.

2. العملاقة مع صب سبائك المغنيسيوم ، استقرار قوي دون تشوه ، حركة سريعة.

3. نظام تدخين المناطق ذو الكفاءة العالية على جانبي هيكل الآلة ، الغبار المقسم وجمع التدخين ، سوف يقلل من الضرر الذي يلحق بالعامل.

4. المستوردة الدقة شفة المخفض ومحرك سيرفو ، سرعة تشغيل سريع.

5. 70 شفرة و 6 قضبان منزلقة على سرير الماكينة ، مع شفرات قريبة للحد من تحذير الماكينة ، تعمل قضبان الشريحة مع الأسطوانات لتحميل وتنزيل الأوراق بسهولة.

6. يمكن فتح صندوق التحميل المرن من الأمام والجانبين ملائمان لظروف عمل الماكينة.

تخصيص


مصدر الليزر المتوسطالأساسية
مجموعة القطع (L * W)6000 مم × 2000 مم
Z المحور السكتة الدماغية250 مم
ماكس. سرعة تحديد المواقع120 م / دقيقة
X ، Y المحور الأقصى. تسريع السرعة1.0G
شكل التبريدتبريد المياه
طول الموجة الليزر1070nm


انتاج الطاقة من مصدر الليزر



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختياري)

دقيقة. قطع الفجوة≤ 0.1 مم
دقة تحديد موضع المحاور X و Y و Z± 0.03 مم
دقة تحديد المواقع المتكررة من المحاور X و Y و Z± 0.01 مم
سمك قطع المواد (وفقا للمادة)0.2 - 25 مم
نموذج السائقمحرك سيرفو مستورد
متطلبات الطاقة380V ، 50/60 هرتز
درجة حرارة العمل0-45 ℃
وقت العمل المستمر24 ساعة
وزن الجهازحوالي 12000 كلغ
مستوى الحماية الكلي لامدادات الطاقةIP54



قطع الجدول المرجعي سمك


قوة الليزرأقصى سماكة القطع
الكربون الصلب (مم)الفولاذ المقاوم للصدأ (مم)الألومنيوم (مم)نحاس

(مم)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
المعلمة أعلاه للاشارة فقط



مواد تطبيقية


الفولاذ المقاوم للصدأ ، الكربون الصلب ، سبائك الصلب ، السيليكون الصلب ، ربيع الصلب ، لوحة الجلفنة ، لوحة مخلل ، لوحة النحاس ، لوحة النحاس ، لوحة الألومنيوم ، إلخ

صور مفصلة

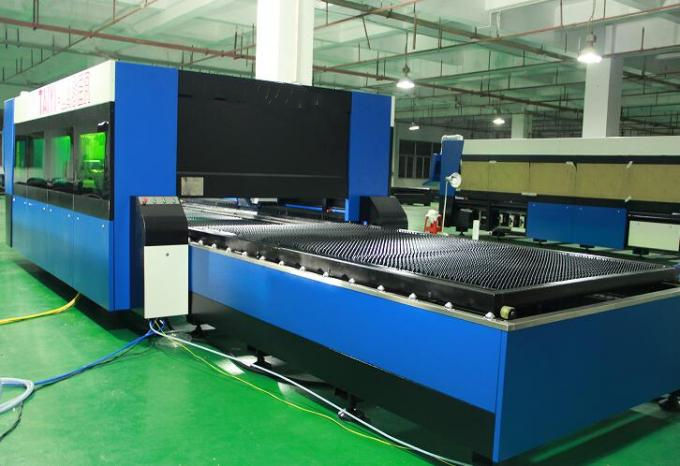

اسم:آلة الجسم والاكسسوارات

a.600 treatment المعالجة الحرارية ، تبريد 24 ساعة في الفرن ، لحام دقيق CO2 ، للتأكد من استخدام 20 سنة دون تشوه.
b. محاور X / Y / Z غير المتزامنة: يمكن تشغيل المحور Z بطول 150 مم ، وهو مناسب لقطع العديد من أنواع الصفائح المعدنية.
c. جودة عالية يضمن متانته وسهولة الصيانة.

اسم:AC محرك سيرفو وسائق

يضمن محرك سيرفو المستورد (المحور Y الذي يحركه محركان مؤازران) إلى جانب المخفض الكوكبي المتطور محركًا ثابتًا ودقيقًا وموثوقًا.





اسم:أدلة خطية دقيقة

نظام القطع المتطور ، قوة الليزر والحركة المؤازرة تتناسب مع بعضها البعض ، نظام تروس وحامل رف مستورد عالي الدقة مستورد ، طاولة عمل مزدوجة قابلة للتبديل ، لضمان سرعة ودقة معالجة أعلى ..

اسم:قطع الرأس



يحتوي رأس القطع غير المتصل على وظيفة تتبع الارتفاع التلقائي ومقاومة التصادم ، مما يحسن بشكل كبير من سرعة القطع ، نعومة ودقة القطع تحت نفس طاقة الخرج. في كلمة واحدة ، يمكن زيادة كفاءة القطع.





اسم:مصدر الليزر

سرعة عالية ، خط قطع عالية الدقة ، وحافة متجانسة

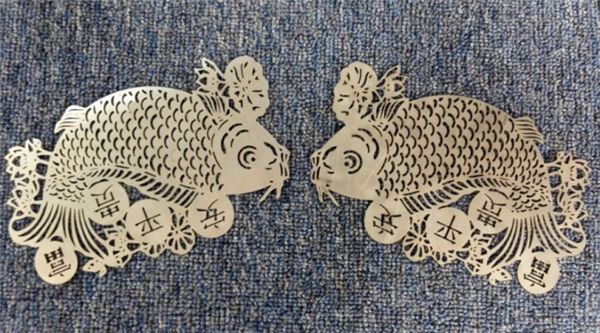

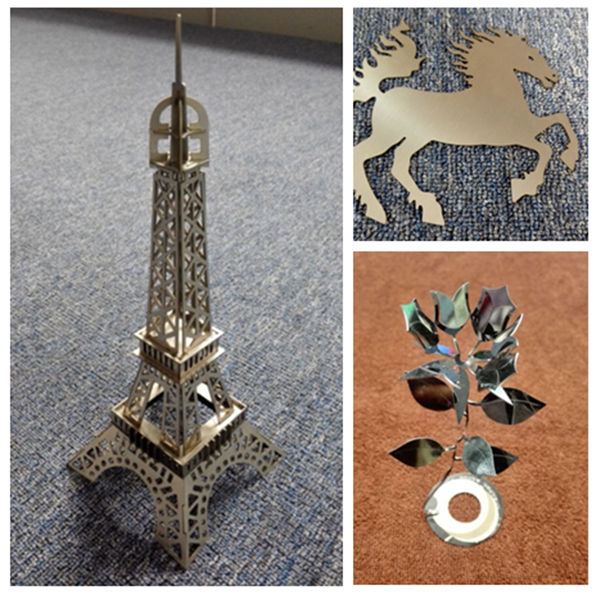

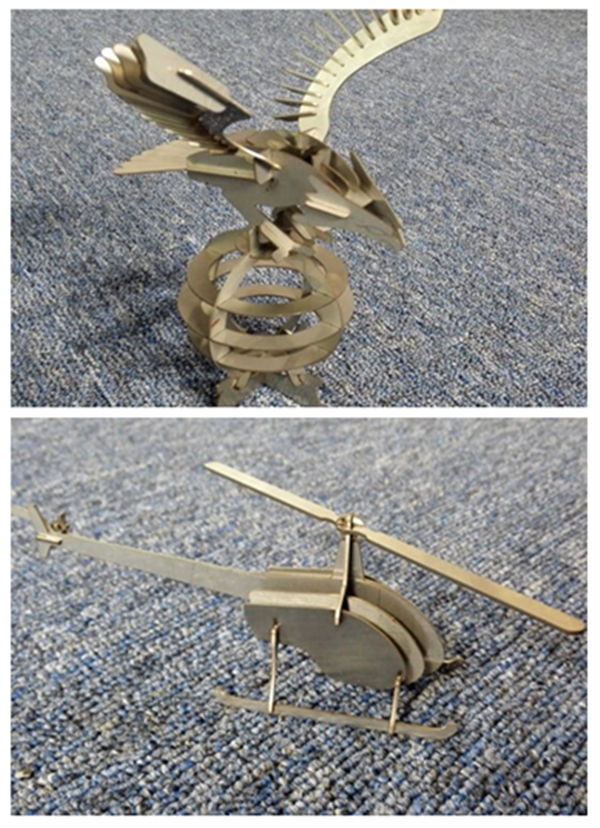

عينات القطع


تدريب


خدمة ما بعد البيع ، من التدريب إلى تثبيت الجهاز (3 طرق):
1. تدريب الفيديو ودليل المستخدم باللغة الإنجليزية ليتم تقديمهما للتركيب والتشغيل والصيانة وحل المشاكل ، والدليل الفني الذي سيتم تقديمه عبر البريد الإلكتروني والفاكس والهاتف / whatsapp / skype // وما إلى ذلك ، عندما تقابل بعض مشاكل التثبيت ، باستخدام أو ضبط.
2. يمكن لشركتك أن ترتب تقنيًا يأتي بمصنعنا لتعلم المعرفة الأساسية بالمعدات وأساسيات التشغيل ، مدة تدريب كافية حوالي 3-5 أيام ، محتوى التدريب على النحو التالي:
أ) تدريب برمجيات الرسم المشتركة ؛
ب) تشغيل وإيقاف إجراءات التدريب ؛
ج) أهمية لوحة التحكم ومعلمات البرامج ، وإعداد مجموعة المعلمات
د) تنظيف وصيانة الجهاز الأساسية ؛
ه) استكشاف أخطاء الأجهزة الشائعة.
و) الحذر من العملية.
3. خدمة التدريب من الباب إلى الباب. التأشيرة ونفقات السفر والإقامة ستكون على حساب العميل. من الأفضل ترتيب مترجم لكلا مهندسينا خلال فترة التدريب. وقت التدريب: 3-5days.

ضمان


ا). 1 سنة للجهاز كله لآلة القطع بالليزر الألياف المعدنية. (الضرر من صنع الإنسان هو التفاوض.).
ب). مصدر الليزر 2 سنة الضمان
ج). صيانة مدى الحياة وتوريد قطع الغيار
د). تدريب مجاني لموظفي العملية. (مهندس يمكن أن يذهب إلى الخارج يتم التفاوض.)
